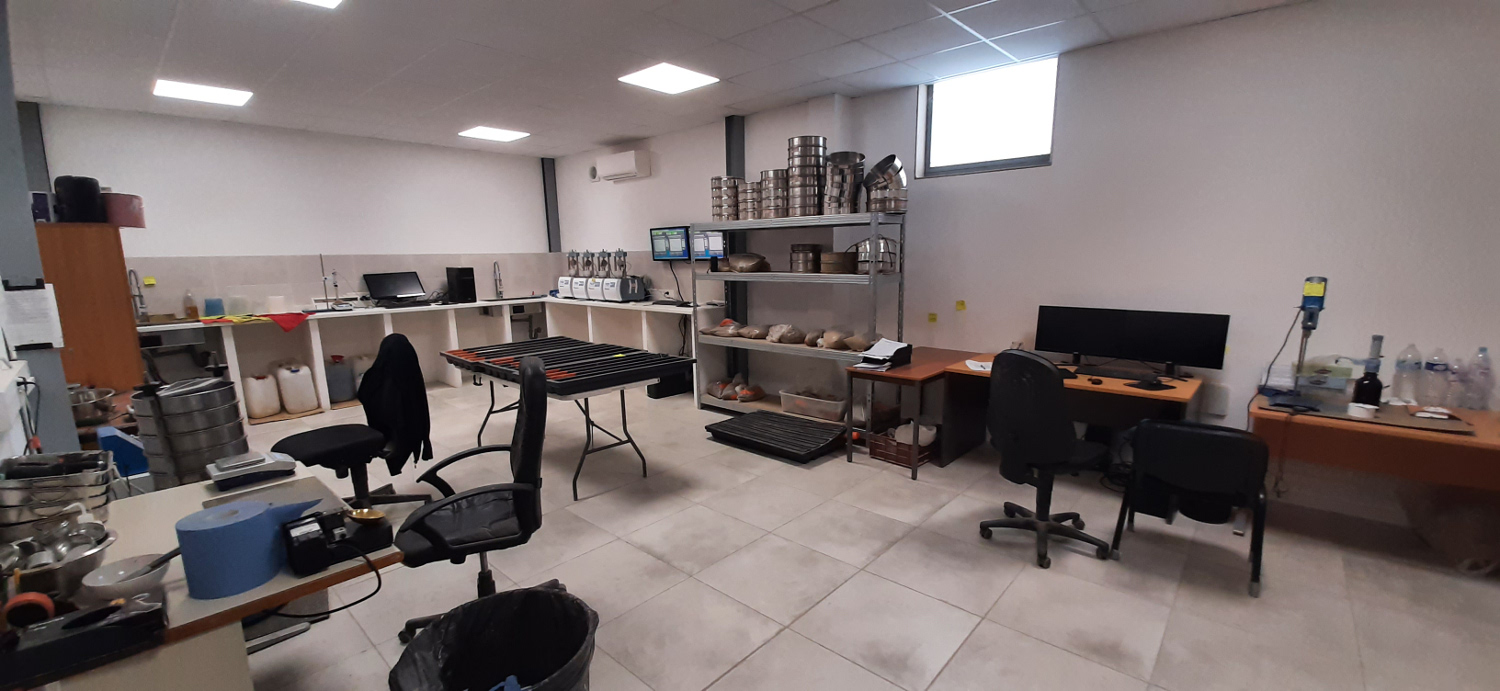

Laboratoire géotechnique : essais et caractérisation des sols
Le laboratoire géotechnique permet de caractériser les sols prélevés lors d’un sondage, d’une reconnaissance de fondations, d’une tarière ou d’un forage. Les essais aident à classer les matériaux, comprendre leur sensibilité à…
- ✔ Reconnaissance adaptée au contexte du terrain
- ✔ Données exploitables dans une mission G1, G2, G5 ou d’investigations
✔ Devis sous 24h | ✔ 06, 83 et 04 | ✔ +6 400 études
Résumé rapide
En 30 secondes : les essais de laboratoire ne remplacent pas la reconnaissance de terrain. Ils caractérisent des échantillons prélevés et doivent être interprétés avec le contexte géologique et géotechnique.
Sommaire
Définition : Laboratoire géotechnique
Les essais de laboratoire géotechnique portent sur des échantillons de sols. Ils permettent de mesurer ou qualifier la teneur en eau, la granulométrie, la plasticité, la valeur au bleu de méthylène ou d’autres paramètres selon la question posée.
À retenir : un sondage géotechnique fournit des données de terrain. Ces données doivent être reliées à une mission : étude de sol, diagnostic G5, mission d’investigations géotechniques ou conception G2.
Quand utiliser laboratoire géotechnique ?
Données attendues
- Teneur en eau
- Granulométrie
- Limites d’Atterberg
- Valeur au bleu de méthylène et classification
Méthode, livrables et exploitation
Le programme est défini selon l’objectif de la mission, les accès, les documents disponibles, les contraintes de sécurité et le niveau d’interprétation attendu.
| Étape | Objectif | Point de vigilance |
|---|---|---|
| Préparation | Analyser le projet, les plans, les accès et les réseaux. | La sécurité et les réseaux doivent être vérifiés avant intervention. |
| Implantation | Positionner les points selon la question géotechnique. | Un sondage mal placé peut être peu exploitable. |
| Réalisation | Acquérir les observations, mesures ou échantillons. | Les conditions de terrain doivent être consignées. |
| Exploitation | Intégrer les données dans le modèle géotechnique. | Les résultats ne doivent pas être interprétés hors contexte. |
Comparatif des sondages géotechniques
Chaque méthode répond à une question différente. Le tableau ci-dessous permet de situer laboratoire géotechnique par rapport aux autres reconnaissances.
Forage pressiométrique
Information principale : Paramètres mécaniques in situ
Contexte favorable : Fondations, soutènements, G2, G5
Limite principale : Ne décrit pas aussi finement la lithologie qu’un carotté
Page : Voir
Forage carotté
Information principale : Observation des carottes et de la lithologie
Contexte favorable : Roche, hétérogénéités, discontinuités
Limite principale : Ne donne pas seul les paramètres mécaniques de calcul
Page : Voir
Forage piézométrique
Information principale : Suivi du niveau d’eau
Contexte favorable : Nappe, venues d’eau, talus, fouilles
Limite principale : Une mesure ponctuelle ne suffit pas toujours
Page : Voir
Forage inclinométrique
Information principale : Suivi des déplacements en profondeur
Contexte favorable : Glissement, talus, soutènement
Limite principale : Nécessite des campagnes dans le temps
Page : Voir
Pénétromètre dynamique
Information principale : Résistance relative et compacité
Contexte favorable : Reconnaissance rapide, G5, maison
Limite principale : Pas une contrainte admissible directe
Page : Voir
Pénétromètre électrique
Information principale : Résistance relative en accès contraint
Contexte favorable : Intérieur, jardin étroit, diagnostic
Limite principale : Limité par les blocs et la profondeur
Page : Voir
Pénétromètre avec carottier battu
Information principale : Résistance + prélèvement
Contexte favorable : Remblais, sols à identifier
Limite principale : Échantillons parfois remaniés
Page : Voir
Reconnaissance de fondations
Information principale : Observation d’une fondation existante
Contexte favorable : Fissures, extension, reprise
Limite principale : Observation ponctuelle
Page : Voir
Reconnaissance à la pelle
Information principale : Observation de tranchées superficielles
Contexte favorable : Remblais, couches superficielles, EP/ANC
Limite principale : Profondeur et sécurité limitées
Page : Voir
Reconnaissance à la tarière
Information principale : Observation légère des premiers horizons
Contexte favorable : Accès contraint, sols superficiels
Limite principale : Pas de paramètre mécanique
Page : Voir
Laboratoire géotechnique
Information principale : Essais sur échantillons
Contexte favorable : Classification, argiles, GTR, CAT NAT
Limite principale : Dépend de la qualité du prélèvement
Page : Voir
Exemple anonymisé : laboratoire géotechnique dans une mission géotechnique
Exemple anonymisé : dans une mission G5 fissures, des prélèvements au droit des fondations peuvent être envoyés au laboratoire pour vérifier la fraction fine, la plasticité et la sensibilité potentielle du sol à l’eau.
Déroulement simplifié
- Prélèvement identifié par sondage et profondeur
- Teneur en eau mesurée par étuvage
- Granulométrie et limites d’Atterberg
- Interprétation croisée avec fissures, fondations et contexte argileux
Ce qu’il ne faut pas conclure seul
Un résultat de laboratoire ne suffit pas à lui seul à expliquer un désordre. Le diagnostic doit croiser les essais, les observations, la géologie, l’eau et l’historique.
Limites de laboratoire géotechnique
Un essai de laboratoire représente un échantillon prélevé à un endroit et à une profondeur donnés. Il doit être rattaché à une reconnaissance de terrain et à une question géotechnique précise.
Distinction importante : la page sondages géotechniques présente les moyens techniques. Une mission d’investigations géotechniques peut correspondre à une acquisition de données seule, sans ingénierie.
Documents utiles avant intervention
Documents du projet
- Adresse précise et plan d’accès
- Plan cadastral, plan masse, coupes et niveaux
- Objectif de la mission : G1, G2, G5, investigations seules ou diagnostic
- Contraintes d’accès, réseaux, ouvrages enterrés ou zones sensibles
Documents existants
- Études géotechniques antérieures
- Photographies du terrain ou des désordres
- Plans de fondations ou d’ouvrages existants
- Rapports d’expertise, PPR ou diagnostics disponibles
FAQ – Laboratoire géotechnique
Quels essais réalise-t-on en laboratoire géotechnique ?
Selon le besoin : teneur en eau, granulométrie, limites d’Atterberg, bleu de méthylène, classification GTR, essais de retrait ou de gonflement.
À quoi servent les limites d’Atterberg ?
Elles aident à qualifier la plasticité des sols fins et leur comportement potentiel vis-à-vis de l’eau.
Le laboratoire suffit-il pour conclure sur des fissures ?
Non. Les essais doivent être croisés avec les observations du bâtiment, les fondations, la géologie et le contexte hydrique.
Quels essais pour un dossier CAT NAT sécheresse ?
La teneur en eau, la granulométrie, les limites d’Atterberg et la valeur au bleu sont souvent utiles, selon la mission.
Faut-il prélever les échantillons sur site ?
Oui. L’échantillon doit être localisé, identifié et rattaché à un sondage ou une reconnaissance.
