Situations adaptées
- Diagnostic G5 ou reconnaissance ponctuelle
- Recherche de remblais ou horizons argileux
- Terrain où une observation de matériau est utile
- Complément à un pénétromètre dynamique classique
Pénétromètre · Carottier battu · Prélèvement

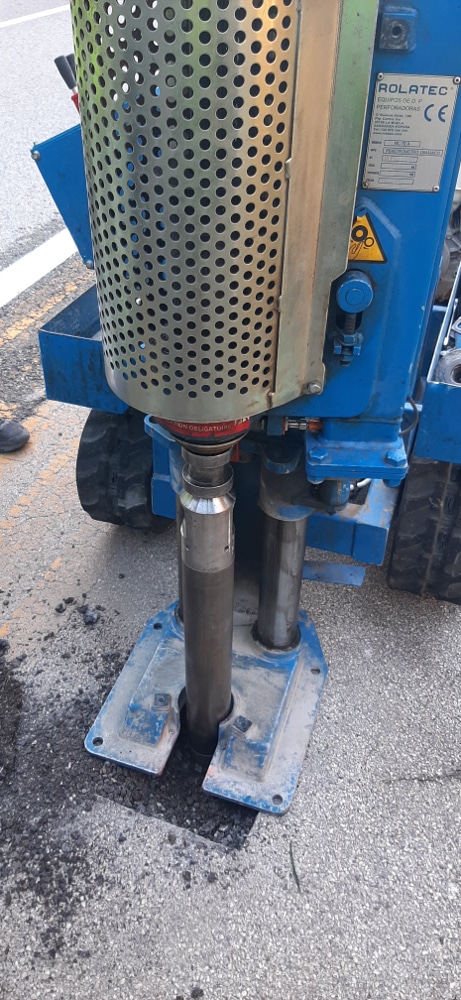

Sondage pénétrométrique avec carottier battu
Le sondage pénétrométrique avec carottier battu combine une reconnaissance de résistance dynamique et un prélèvement de matériaux sous gaine. Il permet de rapprocher une courbe de pénétration d’une observation des sols rencontrés.
- ✔ Reconnaissance adaptée au contexte du terrain
- ✔ Données exploitables dans une mission G1, G2, G5 ou d’investigations
✔ Devis sous 24h | ✔ 06, 83 et 04 | ✔ +6 400 études
Résumé rapide
En 30 secondes : cette méthode est utile lorsque l’on veut à la fois apprécier la compacité relative et identifier les matériaux traversés. Les prélèvements restent toutefois liés aux conditions de battage.
Sommaire
Définition : Sondage pénétrométrique avec carottier battu
Le carottier battu permet de récupérer un échantillon de sol lors d’un sondage pénétrométrique. Il complète les données de résistance par une observation des matériaux.
À retenir : un sondage géotechnique fournit des données de terrain. Ces données doivent être reliées à une mission : étude de sol, diagnostic G5, mission d’investigations géotechniques ou conception G2.
Quand utiliser sondage pénétrométrique avec carottier battu ?
Données attendues
- Courbe pénétrométrique
- Échantillons sous gaine ou matériaux récupérés
- Description des sols rencontrés
- Données pour laboratoire éventuel
Méthode, livrables et exploitation
Le programme est défini selon l’objectif de la mission, les accès, les documents disponibles, les contraintes de sécurité et le niveau d’interprétation attendu.
| Étape | Objectif | Point de vigilance |
|---|---|---|
| Préparation | Analyser le projet, les plans, les accès et les réseaux. | La sécurité et les réseaux doivent être vérifiés avant intervention. |
| Implantation | Positionner les points selon la question géotechnique. | Un sondage mal placé peut être peu exploitable. |
| Réalisation | Acquérir les observations, mesures ou échantillons. | Les conditions de terrain doivent être consignées. |
| Exploitation | Intégrer les données dans le modèle géotechnique. | Les résultats ne doivent pas être interprétés hors contexte. |
Comparatif des sondages géotechniques
Chaque méthode répond à une question différente. Le tableau ci-dessous permet de situer sondage pénétrométrique avec carottier battu par rapport aux autres reconnaissances.
Forage pressiométrique
Information principale : Paramètres mécaniques in situ
Contexte favorable : Fondations, soutènements, G2, G5
Limite principale : Ne décrit pas aussi finement la lithologie qu’un carotté
Page : Voir
Forage carotté
Information principale : Observation des carottes et de la lithologie
Contexte favorable : Roche, hétérogénéités, discontinuités
Limite principale : Ne donne pas seul les paramètres mécaniques de calcul
Page : Voir
Forage piézométrique
Information principale : Suivi du niveau d’eau
Contexte favorable : Nappe, venues d’eau, talus, fouilles
Limite principale : Une mesure ponctuelle ne suffit pas toujours
Page : Voir
Forage inclinométrique
Information principale : Suivi des déplacements en profondeur
Contexte favorable : Glissement, talus, soutènement
Limite principale : Nécessite des campagnes dans le temps
Page : Voir
Pénétromètre dynamique
Information principale : Résistance relative et compacité
Contexte favorable : Reconnaissance rapide, G5, maison
Limite principale : Pas une contrainte admissible directe
Page : Voir
Pénétromètre électrique
Information principale : Résistance relative en accès contraint
Contexte favorable : Intérieur, jardin étroit, diagnostic
Limite principale : Limité par les blocs et la profondeur
Page : Voir
Pénétromètre avec carottier battu
Information principale : Résistance + prélèvement
Contexte favorable : Remblais, sols à identifier
Limite principale : Échantillons parfois remaniés
Page : Voir
Reconnaissance de fondations
Information principale : Observation d’une fondation existante
Contexte favorable : Fissures, extension, reprise
Limite principale : Observation ponctuelle
Page : Voir
Reconnaissance à la pelle
Information principale : Observation de tranchées superficielles
Contexte favorable : Remblais, couches superficielles, EP/ANC
Limite principale : Profondeur et sécurité limitées
Page : Voir
Reconnaissance à la tarière
Information principale : Observation légère des premiers horizons
Contexte favorable : Accès contraint, sols superficiels
Limite principale : Pas de paramètre mécanique
Page : Voir
Laboratoire géotechnique
Information principale : Essais sur échantillons
Contexte favorable : Classification, argiles, GTR, CAT NAT
Limite principale : Dépend de la qualité du prélèvement
Page : Voir
Exemple anonymisé : sondage pénétrométrique avec carottier battu dans une mission géotechnique
Exemple anonymisé : dans une zone de remblais supposés, le carottier battu a permis de récupérer des matériaux associés aux variations de résistance enregistrées au pénétromètre.
Déroulement simplifié
- Essai pénétrométrique avec arrêt ciblé
- Prélèvement du matériau traversé
- Comparaison entre résistance et nature du sol
- Orientation vers laboratoire si nécessaire
Ce qu’il ne faut pas conclure seul
Cette reconnaissance ne fournit pas à elle seule les paramètres de calcul d’une fondation ; elle alimente le modèle et peut orienter les essais complémentaires.
Limites de sondage pénétrométrique avec carottier battu
Le prélèvement peut être remanié ou incomplet. Il ne remplace pas un forage carotté lorsque la qualité et la continuité de la carotte sont essentielles.
Distinction importante : la page sondages géotechniques présente les moyens techniques. Une mission d’investigations géotechniques peut correspondre à une acquisition de données seule, sans ingénierie.
Documents utiles avant intervention
Documents du projet
- Adresse précise et plan d’accès
- Plan cadastral, plan masse, coupes et niveaux
- Objectif de la mission : G1, G2, G5, investigations seules ou diagnostic
- Contraintes d’accès, réseaux, ouvrages enterrés ou zones sensibles
Documents existants
- Études géotechniques antérieures
- Photographies du terrain ou des désordres
- Plans de fondations ou d’ouvrages existants
- Rapports d’expertise, PPR ou diagnostics disponibles
FAQ – Sondage pénétrométrique avec carottier battu
Pourquoi associer un carottier au pénétromètre ?
Pour disposer d’une observation des sols en plus de la résistance dynamique mesurée.
Les échantillons sont-ils intacts ?
Ils peuvent être remaniés par le battage. La qualité dépend du sol et des conditions de prélèvement.
Quand utiliser cette méthode ?
Lorsque l’identification des matériaux est utile en complément d’un pénétromètre classique.
Peut-on faire des essais de laboratoire ?
Oui, si l’échantillon est adapté à l’essai prévu et correctement identifié.
Quelle différence avec un forage carotté ?
Le forage carotté vise une carotte plus continue et descriptive ; le carottier battu est un complément léger au pénétromètre.
