Zonage sismique
Il classe le territoire selon un niveau d’aléa sismique et fournit une accélération de référence à utiliser dans les règles parasismiques.
Risques naturels · Géotechnique
Risque sismique : zonage, classe de sol et étude géotechnique
Le zonage sismique indique le niveau d’aléa et l’accélération de référence à prendre en compte pour un projet. La mission géotechnique intervient pour caractériser le sol, définir ou confirmer la classe de…
- ✔ Lecture du zonage sismique national et des règles applicables
- ✔ Définition des hypothèses géotechniques utiles au calcul parasismique
✔ Devis sous 24h | ✔ 06, 83 et 04 | ✔ +6 400 études
Résumé rapide
En 30 secondes : le zonage national donne une première valeur d’accélération liée à la zone de sismicité.
L’action sismique de calcul dépend ensuite de la catégorie du bâtiment,
de la classe de sol, du paramètre de sol, du coefficient d’importance
et, dans certaines communes, d’un PPR séisme ou d’un microzonage local.
Sommaire
Définition : qu’est-ce que le risque sismique pour un projet ?
Le risque sismique correspond aux effets qu’un séisme peut produire sur un bâtiment, ses fondations, ses murs, ses soutènements ou ses avoisinants. Pour un projet de construction, il ne suffit pas de connaître la zone de sismicité : il faut aussi connaître le terrain d’assise et sa réponse locale.
Réponse rapide : le zonage sismique donne une base réglementaire. L’étude géotechnique précise les hypothèses de sol
nécessaires au projet : nature des terrains, compacité, profondeur d’assise, présence d’eau,
classe de sol, effets de site et besoins éventuels de sondages complémentaires.
Classe de sol
Elle traduit la réponse locale du terrain. Un sol rocheux, un sol sédimentaire peu épais ou un remplissage plus épais peuvent amplifier différemment le mouvement sismique.
Projet et structure
Les paramètres géotechniques sont utilisés avec les données du projet : catégorie d’importance, type de bâtiment, fondations, sous-sol, soutènements et bureau d’études structure.

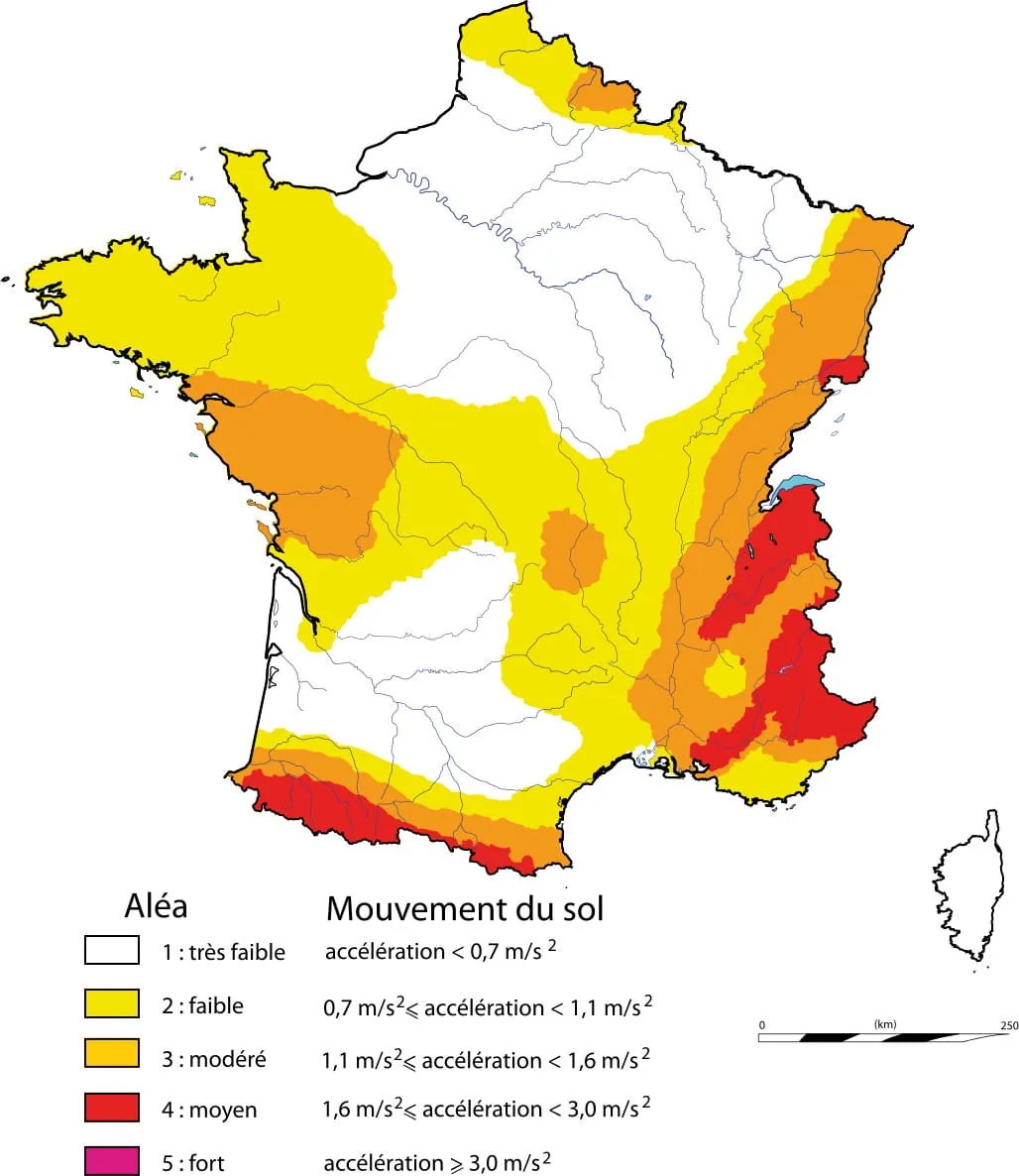

Zonage sismique en France : lecture générale
En France, le zonage sismique sert de point de départ pour déterminer l’action sismique de référence. Il attribue à chaque commune ou territoire un niveau d’aléa. Cette information doit ensuite être complétée par la classe de sol et les paramètres du projet.
À retenir : la carte de zonage ne suffit pas à définir les paramètres finaux du projet.
Elle fournit une base d’accélération de référence ; la mission géotechnique permet de préciser
les caractéristiques du terrain qui modifient la réponse sismique locale.
Accélération sismique, classe de sol et rôle de l’étude géotechnique
Pour un bâtiment, l’action sismique n’est pas seulement une valeur issue de la carte nationale. Elle dépend d’une chaîne de paramètres : zone de sismicité, accélération de référence, catégorie d’importance du bâtiment, classe de sol, paramètre de sol et spectre de réponse.
Zone de sismicité
Ce que cela signifie : Niveau d’aléa de la commune ou du secteur.
Origine principale : Zonage réglementaire national ou PPR local.
Rôle de la géotechnique : Vérifier la zone applicable au site du projet.
Accélération de référence
Ce que cela signifie : Valeur de base associée à la zone de sismicité.
Origine principale : Textes réglementaires et règles parasismiques.
Rôle de la géotechnique : La replacer dans le contexte du projet et du sol.
Classe de sol
Ce que cela signifie : Catégorie traduisant la réponse locale du terrain.
Origine principale : Eurocode 8, PPR local ou investigations géotechniques.
Rôle de la géotechnique : Définir ou confirmer la classe à partir du contexte géologique et des sondages.
Paramètre de sol
Ce que cela signifie : Coefficient modifiant le spectre selon la nature du terrain.
Origine principale : Classe de sol et règles applicables.
Rôle de la géotechnique : Fournir les données de sol nécessaires au calcul structurel.
Spectre de réponse
Ce que cela signifie : Courbe utilisée par le BET structure pour le dimensionnement.
Origine principale : Zone sismique, classe de sol, bâtiment et règles de calcul.
Rôle de la géotechnique : Transmettre les hypothèses de sol et leurs limites d’interprétation.
Point important : l’ingénieur géotechnicien ne dimensionne pas nécessairement la structure parasismique,
mais il fournit les hypothèses de terrain indispensables au bureau d’études structure : classe de sol,
horizon d’assise, hétérogénéité, eau, risques de tassement et contraintes de fondation.
| Étape | Question posée | Acteur concerné |
|---|---|---|
| 1. Zonage sismique | Dans quelle zone réglementaire se trouve la commune ? | Lecture réglementaire / maître d’œuvre |
| 2. Site réel | Quel est le terrain au droit du projet ? | Géotechnicien |
| 3. Classe de sol | Le sol amplifie-t-il la réponse sismique ? | Géotechnicien + BET structure |
| 4. Spectre de réponse | Quels paramètres retenir pour le calcul ? | BET structure |
| 5. Fondations | Les fondations sont-elles adaptées au sol et au projet ? | Géotechnicien + structure |
Effets de site : pourquoi le même séisme ne produit pas les mêmes effets partout ?
Deux terrains situés dans la même zone de sismicité peuvent réagir différemment. Un sol rocheux, un remplissage sédimentaire, un terrain meuble ou une configuration topographique particulière peuvent modifier l’amplification du mouvement sismique.
Effet lithologique
Les terrains meubles ou sédimentaires peuvent modifier la réponse locale par rapport à un rocher.
Effet topographique
Les crêtes, versants, talus ou reliefs marqués peuvent influencer la réponse locale du site.
Effet du projet
Les fondations, sous-sols, soutènements et terrassements doivent être adaptés aux hypothèses de sol.
PPR séisme : le cas particulier de Nice et du microzonage local
Certaines communes disposent d’un PPR séisme. C’est le cas de Nice, où le règlement local précise des zones associées aux effets de site lithologiques ou topographiques. Le PPR peut donc conduire à une méthode locale d’estimation des paramètres sismiques, différente d’une lecture purement nationale.
Pourquoi un PPR séisme ?
Le PPR séisme permet de tenir compte des effets de site : rocher, sédiments plus ou moins épais, amplification lithologique, amplification topographique ou conditions locales particulières.
Exemple de zones locales
À Nice, le microzonage peut distinguer des zones comme B0, B1, B2, B3 ou B4, associées à des contextes de sol ou de site différents. La classe retenue doit être lue avec le règlement local et le terrain réel.
À retenir : lorsqu’un PPR séisme existe, il doit être consulté avant de retenir les hypothèses de calcul.
Le zonage local peut préciser la classe de site ou les effets de site à prendre en compte.
Une étude géotechnique reste nécessaire pour confirmer les hypothèses au droit du projet.
Attention à la terminologie : dans le PPR séisme de Nice, les zones B0, B1, B2, B3 ou B4 correspondent à un microzonage local
intégrant les effets de site lithologiques ou topographiques. Elles ne doivent pas être confondues
sans vérification avec les classes de sol utilisées dans les règles Eurocode 8. La mission géotechnique
permet de vérifier la cohérence entre le terrain réel, le zonage local et les hypothèses transmises
au bureau d’études structure.
Lien entre risque sismique et missions géotechniques
Les missions géotechniques permettent de transformer une lecture réglementaire en hypothèses utilisables pour un projet : nature du sol, profondeur d’assise, classe de sol, contraintes de fondation, drainage, terrassements et suites de mission.
Projet de construction en zone sismique
Mission associée : Mission G2 AVP
Objectif : Définir les premières hypothèses de fondation, classe de sol et contraintes de site.
Page utile : G2 AVP
Projet à dimensionner
Mission associée : Mission G2 PRO
Objectif : Affiner le modèle de sol et transmettre des hypothèses consolidées au projet.
Page utile : G2 PRO
Fouilles, terrassements et exécution
Mission associée : Missions G3 / G4
Objectif : Vérifier l’adaptation aux terrains réellement rencontrés et superviser l’exécution.
Page utile : G3 / G4
Désordre existant ou ouvrage à diagnostiquer
Mission associée : Mission G5 diagnostic
Objectif : Étudier un élément géotechnique spécifique ayant une influence sur l’ouvrage.
Page utile : G5 diagnostic
Besoin de reconnaissance du sol
Mission associée : Sondages géotechniques
Objectif : Qualifier les horizons, la compacité, l’eau et les profondeurs utiles au modèle.
Page utile : Sondages
Ce que le géotechnicien fournit, et ce que le bureau d’études structure calcule
| Élément | Géotechnicien | BET structure |
|---|---|---|
| Nature du sol | Analyse géologique, sondages, horizons, compacité, eau. | Utilise les hypothèses transmises. |
| Classe de sol | Propose ou confirme les données de site selon les reconnaissances. | Intègre la classe dans le calcul parasismique. |
| Spectre de réponse | Fournit les paramètres de sol et les réserves. | Construit et applique le spectre de calcul. |
| Fondations | Préconise le type, l’assise, les profondeurs et les points de vigilance. | Dimensionne les éléments structurels selon les charges et efforts. |
Exemple anonymisé : paramètres sismiques dans une mission G2 AVP à Nice
L’exemple ci-dessous est issu d’une mission géotechnique G2 AVP anonymisée pour un projet de villa individuelle à Nice. Il montre comment le risque sismique est intégré dans une étude géotechnique : lecture du PPR séisme, zonage, catégorie du bâti, classe de sol, paramètres du spectre et besoin de reconnaissances géotechniques.
Contexte anonymisé : le projet était situé dans une commune disposant d’un PPR séisme. L’exemple retenait une zone B0,
décrite comme un rocher sans effet de site topographique, avec une lecture des paramètres sismiques
selon les règles applicables au bâtiment étudié. Ces données sont propres au cas présenté et ne doivent
pas être reprises sans analyse du terrain concerné.
| Paramètre de l’exemple | Valeur anonymisée issue du cas étudié | Interprétation |
|---|---|---|
| Commune | Nice | Commune soumise à un contexte sismique et à un PPR séisme local. |
| Zone de sismicité | Niveau 4 — aléa moyen | Base réglementaire utilisée pour les règles parasismiques du projet. |
| PPR séisme local | Zone B0 — rocher sans effet de site topographique | Microzonage local utilisé pour apprécier la réponse du site. |
| Catégorie d’importance du bâti | II | Catégorie courante pour une maison individuelle, à vérifier selon chaque projet. |
| Coefficient d’importance γ1 | 1 | Coefficient utilisé dans les paramètres de calcul du cas étudié. |
| Accélération agr | 1,6 m/s² | Accélération de référence retenue dans l’exemple. |
| Paramètre de sol S | 1,0 | Paramètre lié à la classe de sol retenue pour le spectre. |
| Bornes du spectre | TB = 0,03 · TC = 0,20 · TD = 2,50 | Valeurs utilisées pour construire le spectre de réponse de l’exemple. |
| Étude liquéfaction | Non dans le cas présenté | Conclusion propre à l’exemple, à ne pas généraliser. |
Reconnaissances géotechniques
Dans l’exemple, plusieurs sondages au pénétromètre dynamique ont été réalisés afin de qualifier la résistance des horizons au droit du projet. Ces sondages ont mis en évidence une formation superficielle de très faible compacité, puis un horizon de compacité moyenne.
Suites de mission
La mission G2 AVP a permis d’établir des hypothèses d’avant-projet. Comme pour tout projet, les phases ultérieures G2 PRO, G3 et G4 peuvent être nécessaires pour affiner, contrôler et adapter les solutions lors de la conception puis de l’exécution.
Enseignement de l’exemple : l’étude en zone sismique ne consiste pas seulement à lire une carte. Elle croise le zonage, le PPR local,
la classe de sol, le projet, les sondages et les missions géotechniques successives pour fournir des hypothèses
cohérentes au maître d’ouvrage et au bureau d’études structure.
Liquéfaction : selon le contexte géologique, la présence d’eau, la nature des sols et le type de projet,
la question de la liquéfaction peut devoir être examinée. Elle n’est pas systématique :
elle dépend du terrain réel et des règles applicables au projet.
Que contient un rapport d’étude en zone sismique ?
Le rapport ne se limite pas à indiquer la zone sismique. Il précise les données du site, les hypothèses géotechniques, les paramètres de sol et les limites de validité des conclusions.
Contexte réglementaire
Zone de sismicité, PPR séisme éventuel, catégorie d’importance du bâtiment, textes et règles parasismiques applicables au projet.
Contexte géotechnique
Géologie, pente, eau, sol d’assise, compacité, hétérogénéité, résultats des sondages et besoins éventuels d’investigations complémentaires.
Hypothèses transmises
Classe de sol ou éléments permettant de la retenir, paramètres associés, réserves d’interprétation et recommandations pour les phases suivantes.
Limites d’une lecture du risque sismique
Le risque sismique dépend de règles réglementaires, mais aussi du comportement réel du terrain. Une lecture documentaire ne remplace pas une reconnaissance géotechnique lorsque le projet doit être dimensionné.
La carte ne suffit pas
Le zonage national donne un niveau d’aléa, mais ne décrit pas à lui seul le sol réel au droit de la construction.
La classe de sol doit être justifiée
La classe retenue doit être cohérente avec la géologie, les sondages, le PPR éventuel et les règles applicables.
Le dimensionnement est pluridisciplinaire
Le BET structure utilise les paramètres de calcul. Le géotechnicien fournit les données de sol et les conditions d’assise nécessaires.
Références réglementaires utiles pour le risque sismique
L’analyse du risque sismique s’appuie sur les textes réglementaires applicables, les règles parasismiques et les éventuels documents locaux comme les PPR séisme.
Zonage national
Décrets relatifs à la prévention du risque sismique et à la délimitation des zones de sismicité du territoire français.
Règles parasismiques
Règles applicables aux bâtiments à risque normal, notamment les textes liés à l’arrêté du 22 octobre 2010 et aux règles Eurocode 8.
PPR séisme local
Lorsque la commune dispose d’un PPR séisme, comme Nice, le règlement local et le microzonage doivent être consultés avant de retenir les hypothèses du projet.
Glossaire rapide : zonage, classe de sol et spectre sismique
Accélération de référence
Valeur réglementaire associée à la zone de sismicité. Elle sert de base au calcul de l’action sismique.
Classe de sol
Catégorie traduisant la réponse locale du terrain. Elle dépend de la nature, de l’épaisseur et des caractéristiques mécaniques des formations.
Spectre de réponse
Courbe utilisée pour le calcul parasismique. Elle dépend notamment de la zone, du sol, du bâtiment et des coefficients réglementaires.
Quels documents fournir pour une étude en zone sismique ?
Les documents transmis permettent de vérifier le zonage, le PPR éventuel, le type d’ouvrage, la classe d’importance et les investigations nécessaires.
Documents utiles
- Adresse précise du terrain et commune
- Plan cadastral et plan de masse
- Plans du projet, coupes, niveaux et terrassements prévus
- PPR séisme ou document communal si disponible
- Études géotechniques, sondages ou diagnostics déjà réalisés
Informations complémentaires
- Type d’ouvrage : maison, extension, soutènement, bâtiment collectif, ouvrage annexe
- Présence de sous-sol, talus, mur, restanque ou terrassement important
- Contraintes de fondation ou mitoyenneté
- Question posée par le BET structure, l’architecte, la mairie ou l’expert
- Besoin de G2 AVP, G2 PRO, G5 ou sondages complémentaires
Étude en zone sismique dans les Alpes-Maritimes, le Var et le 04
Azur Géo Logic intervient pour les études géotechniques liées au risque sismique dans les Alpes-Maritimes, le Var et les Alpes-de-Haute-Provence, notamment pour les projets de construction, de soutènement, de rénovation ou de diagnostic.
Alpes-Maritimes
Nice, Antibes, Cannes, Grasse, Vence, Cagnes-sur-Mer, Saint-Paul-de-Vence, Mougins, Valbonne, Biot et secteurs voisins.
Var
Fréjus, Saint-Raphaël, Roquebrune-sur-Argens, Fayence, Montauroux, Callian, Draguignan et alentours.
Alpes-de-Haute-Provence
Interventions possibles selon accès et programme : Entrevaux, Annot, Castellane, Allos, Colmars, Saint-André-les-Alpes et secteurs proches.
FAQ – Risque sismique et étude géotechnique
À quoi sert le zonage sismique ?
Le zonage sismique indique un niveau d’aléa à l’échelle d’une commune ou d’un secteur. Il fournit une accélération de référence à prendre en compte dans les règles parasismiques, avant adaptation selon le type d’ouvrage, la catégorie d’importance, la classe de sol et les effets de site éventuels.
Pourquoi la classe de sol est-elle importante ?
La classe de sol permet d’apprécier la réponse locale du terrain au séisme. Un sol rocheux, un sol sédimentaire peu épais ou un remplissage plus épais ne conduisent pas aux mêmes paramètres de calcul. L’étude géotechnique aide à définir ces hypothèses.
Une commune peut-elle avoir un PPR séisme spécifique ?
Oui. Certaines communes, comme Nice, disposent d’un PPR séisme avec un microzonage local. Ce règlement peut préciser des zones comme B0, B1, B2, B3 ou B4 et imposer une méthode locale d’estimation des paramètres à retenir.
Quel est le lien entre risque sismique et mission géotechnique ?
La mission géotechnique ne définit pas le séisme lui-même, mais elle caractérise le site : contexte géologique, classe de sol, horizon d’assise, présence d’eau, hétérogénéité et contraintes de fondation. Ces données sont nécessaires au projet et au bureau d’études structure.
Faut-il toujours réaliser des sondages pour le risque sismique ?
Pas systématiquement pour une première lecture documentaire. En revanche, les sondages deviennent nécessaires lorsque la classe de sol, l’horizon d’assise, la présence d’eau ou les paramètres géotechniques doivent être qualifiés pour le projet.
Que contient une étude en zone sismique ?
Elle peut contenir l’analyse du zonage sismique, du PPR séisme éventuel, du contexte géologique, de la classe de sol, des risques associés, des investigations disponibles et des suites à donner en mission G2, G3, G4 ou G5.
Le zonage sismique suffit-il pour construire ?
Non. Le zonage donne une base réglementaire, mais le projet doit aussi tenir compte de la classe de sol, du type de bâtiment, des fondations, de la topographie et des effets de site éventuels.
Quelle différence entre zone de sismicité et classe de sol ?
La zone de sismicité décrit l’aléa réglementaire à l’échelle d’un territoire. La classe de sol décrit la réponse locale du terrain au droit du projet. Les deux informations sont complémentaires.
Qui utilise les paramètres sismiques dans un projet ?
Le géotechnicien fournit les hypothèses de sol et les limites d’interprétation. Le bureau d’études structure utilise ces données pour le dimensionnement parasismique du bâtiment ou de l’ouvrage.
Demander un avis technique en zone sismique
Indiquez la commune, la nature du projet, le type d’ouvrage, le stade d’avancement, les études déjà disponibles et la question posée : classe de sol, PPR séisme, fondations, soutènement, G2, G5 ou besoin de sondages.
