MNE, MNT et courbes de niveau
Le modèle permet de visualiser les altitudes, de produire des courbes de niveau et de construire des coupes pour comprendre les pentes et les ruptures de terrain.
Topographie · Drone LIDAR · Photogrammétrie · MNE
Topographie par drone LIDAR dans le 06, le 83 et le 04
Azur Géo Logic réalise des levés topographiques par drone avec acquisition LIDAR géoréférencée RTK, photographies aériennes, traitement 3D et export de données spatiales exploitables pour un projet, un diagnostic de terrain, un…
✔ Devis sous 24h | ✔ 06, 83 et 04 | ✔ +6 400 études
Résumé rapide
Intervention dans les Alpes-Maritimes, le Var et les Alpes-de-Haute-Provence pour les terrains en pente, végétalisés, ombragés ou difficiles d’accès.
En 30 secondes : le LIDAR permet de lire le relief d’un terrain même lorsque la végétation, la pente, l’ombre ou l’accès
rendent la topographie classique ou la photogrammétrie seule moins efficaces. Le couplage LIDAR + photogrammétrie permet d’obtenir à la fois une géométrie 3D et une lecture visuelle du site.
Sommaire
Qu’est-ce qu’une topographie par drone ?
La topographie d’un terrain consiste à décrire sa forme : altitudes, pentes, talus, ruptures de pente, plateformes, murs, accès, ravines, zones remblayées ou interfaces avec un ouvrage. Par drone, cette lecture est produite à partir d’une acquisition aérienne permettant de générer un modèle 3D, des courbes de niveau, des profils et des supports d’analyse.
Modèle texturé et nuage de points
Les photographies apportent une lecture visuelle du site. Le LIDAR fournit une géométrie mesurée, exploitable pour filtrer la végétation et isoler le terrain.
Pente, végétation et zones peu accessibles
Le drone réduit l’exposition sur des talus instables, parcelles très pentues, zones ombragées, secteurs végétalisés ou terrains dont l’accès au sol est partiel.
MNE, MNT et modèle de terrain : comprendre les livrables
Les données produites par drone ne se limitent pas à une image aérienne. Elles peuvent servir à générer un modèle numérique, des courbes de niveau, des profils et des supports d’analyse pour lire la forme réelle du terrain.
MNE : modèle numérique d’élévation
Le MNE représente une surface d’élévation incluant les éléments présents sur le terrain : végétation, bâtiments, ouvrages, talus ou objets visibles selon les données acquises.
MNT : modèle numérique de terrain
Le MNT cherche à représenter le terrain nu. Avec le LIDAR, un traitement de classification permet d’approcher cette lecture en filtrant une partie de la végétation et des objets.
Matériel utilisé : drone DJI M350 RTK et LIDAR Zenmuse L1
DJI M350 RTK
Le DJI M350 RTK est une plateforme professionnelle adaptée aux acquisitions techniques : stabilité de vol, positionnement RTK, capacité d’emport de capteurs et usage sur des sites étendus ou d’accès difficile.
Dans une mission de topographie, le RTK permet de géoréférencer l’acquisition et de produire une donnée exploitable pour le traitement spatial, les coupes et les courbes de niveau.
Zenmuse L1
Le Zenmuse L1 associe un capteur LIDAR, une centrale inertielle et une caméra. L’intérêt principal est d’obtenir un nuage de points 3D mesuré, complémentaire aux photographies aériennes.
Sur un terrain végétalisé ou en pente, le LIDAR permet de mieux distinguer la surface visible, la végétation et les points proches du sol qu’une photogrammétrie seule.
Intérêt métier : le dispositif ne produit pas seulement une belle image aérienne. Il permet de construire une donnée topographique
utile pour comprendre un terrain, préparer un projet, suivre un talus ou appuyer une analyse géotechnique.
Notre chaîne de traitement LIDAR et photogrammétrique
La chaîne de traitement associe la précision du LIDAR, le géoréférencement RTK, la richesse des photographies et le traitement de modèles 3D sous DJI Terra et Metashape Agisoft.
Acquisition LIDAR RTK
Acquisition de données LIDAR géoréférencées RTK sur la zone à lever.
Photographies simultanées
Acquisition des photographies permettant la texture, l’orthophoto et la lecture visuelle.
Traitement croisé
Traitement LIDAR et photogrammétrique pour produire un modèle spatial cohérent.
Modèle 3D
Production de données spatiales 3D via DJI Terra et Metashape Agisoft.
Filtrage de la végétation
Traitement ponctuel du modèle 3D afin de filtrer la végétation lorsque les données le permettent.
Export du MNE
Export d’un MNE, de coupes, de courbes de niveau ou de supports d’analyse topographique.
Lire le terrain sous végétation grâce au LIDAR
Sur un terrain méditerranéen, la végétation masque souvent les ruptures de pente, anciens murs, talus, ravines, blocs ou zones remblayées. Une photogrammétrie seule reconstruit surtout ce qui est visible depuis les photographies : feuillage, canopée, façades, zones éclairées.
Ce que le LIDAR apporte
Le nuage de points permet de rechercher les points bas, de classer le modèle et d’isoler plus finement le terrain. Le résultat améliore la lecture des pentes et des courbes de niveau sur les zones boisées ou embroussaillées.
Cas où c’est utile
- terrain en pente ou difficilement praticable ;
- parcelle végétalisée, broussailles, arbres, restanques ou talus ;
- zones ombragées où la photogrammétrie est moins robuste ;
- besoin de profils pour un accès, un glissement, un ouvrage ou un projet ;
- complément possible avec une lecture des mouvements de terrain.
Comparatifs : topographie traditionnelle, drone photogrammétrique et drone LIDAR
Topographie traditionnelle vs topographie par drone
| Critère | Topographie traditionnelle | Topographie par drone |
|---|---|---|
| Accès au terrain | Présence physique sur les points à relever ; parfois difficile en pente ou végétation dense. | Acquisition aérienne limitant l’exposition sur talus, ravines, zones instables ou difficiles d’accès. |
| Surface couverte | Très efficace pour des points précis ou des implantations ciblées. | Très efficace pour une couverture continue du terrain et une lecture spatiale globale. |
| Donnée produite | Points, lignes, profils, plans topographiques et implantations. | Nuage de points, orthophoto, modèle 3D, MNE, courbes de niveau et coupes. |
| Végétation | Mesure au sol possible si l’accès est praticable. | Le LIDAR permet un filtrage de la végétation ; la photogrammétrie seule reste plus limitée. |
| Usage recommandé | Implantation, bornage, points très précis, contrôle localisé. | Terrain complexe, pente, modèle 3D, étude de glissement, accès difficile, suivi et visualisation. |
Drone photogrammétrique vs drone LIDAR
| Critère | Photogrammétrie drone | LIDAR drone |
|---|---|---|
| Principe | Reconstruction 3D par recouvrement de photographies. | Mesure directe par impulsions laser et création d’un nuage de points. |
| Point fort | Texture visuelle, orthophoto, compréhension immédiate du site. | Lecture géométrique, meilleure approche du terrain sous végétation. |
| Limite principale | Dépend de la lumière, des ombres, des surfaces homogènes et de la végétation. | Nécessite traitement, classification et contrôle de cohérence du nuage de points. |
| Terrain végétalisé | Reconstruction surtout de la surface visible. | Possibilité de filtrer le couvert végétal pour approcher le terrain réel. |
| Meilleure solution | Très utile pour l’orthophoto et la texture du modèle. | Très utile pour le relief, les pentes, les courbes et les zones difficiles. |
Applications : terrain, projet, glissement, ouvrage et accès difficile
La topographie par drone est utile dès que la lecture du relief devient déterminante : construction en pente, talus instable, accès à créer, mur de soutènement, ravine, zone boisée, expertise géotechnique ou suivi de mouvement. Le modèle peut aussi aider à orienter des sondages géotechniques lorsque des données de terrain complémentaires sont nécessaires.
Étude de glissement de terrain
Le modèle topographique aide à lire les pentes, les ruptures, les zones d’arrachement, les venues d’eau et les secteurs à surveiller.
Voir le diagnostic G5 glissementPente, talus, végétation et zone ombragée
Le drone permet de documenter des zones où les mesures au sol sont longues, dangereuses ou incomplètes.
Voir la surveillance de glissementProjet, terrassement et implantation
Les coupes, courbes et modèles 3D servent à comprendre les volumes, les accès, les plateformes et les contraintes de pente.
Voir les études géotechniquesTopographie par drone LIDAR dans les Alpes-Maritimes, le Var et le 04
Azur Géo Logic intervient dans le 06, le 83 et le 04 pour des levés de terrain par drone LIDAR et photogrammétrie, notamment lorsque l’accès au sol est difficile ou que la végétation masque une partie du relief.
Les levés peuvent concerner des terrains à Nice, Vence, Grasse, Cannes, Antibes, Fréjus, Draguignan, Fayence, Digne-les-Bains, Castellane ou Entrevaux, selon les accès, la surface, la pente, la végétation et les contraintes de vol.
Alpes-Maritimes
Levés sur terrains en pente, restanques, talus, accès contraints, zones boisées ou sites exposés aux mouvements de terrain.
Var
Acquisition LIDAR et photogrammétrique pour projets, pistes, plateformes, talus, glissements ou terrains végétalisés.
Alpes-de-Haute-Provence
Topographie de zones naturelles, terrains difficiles, versants, accès, ravines et secteurs nécessitant une lecture 3D du relief.
Exemple de levé drone et données exploitables

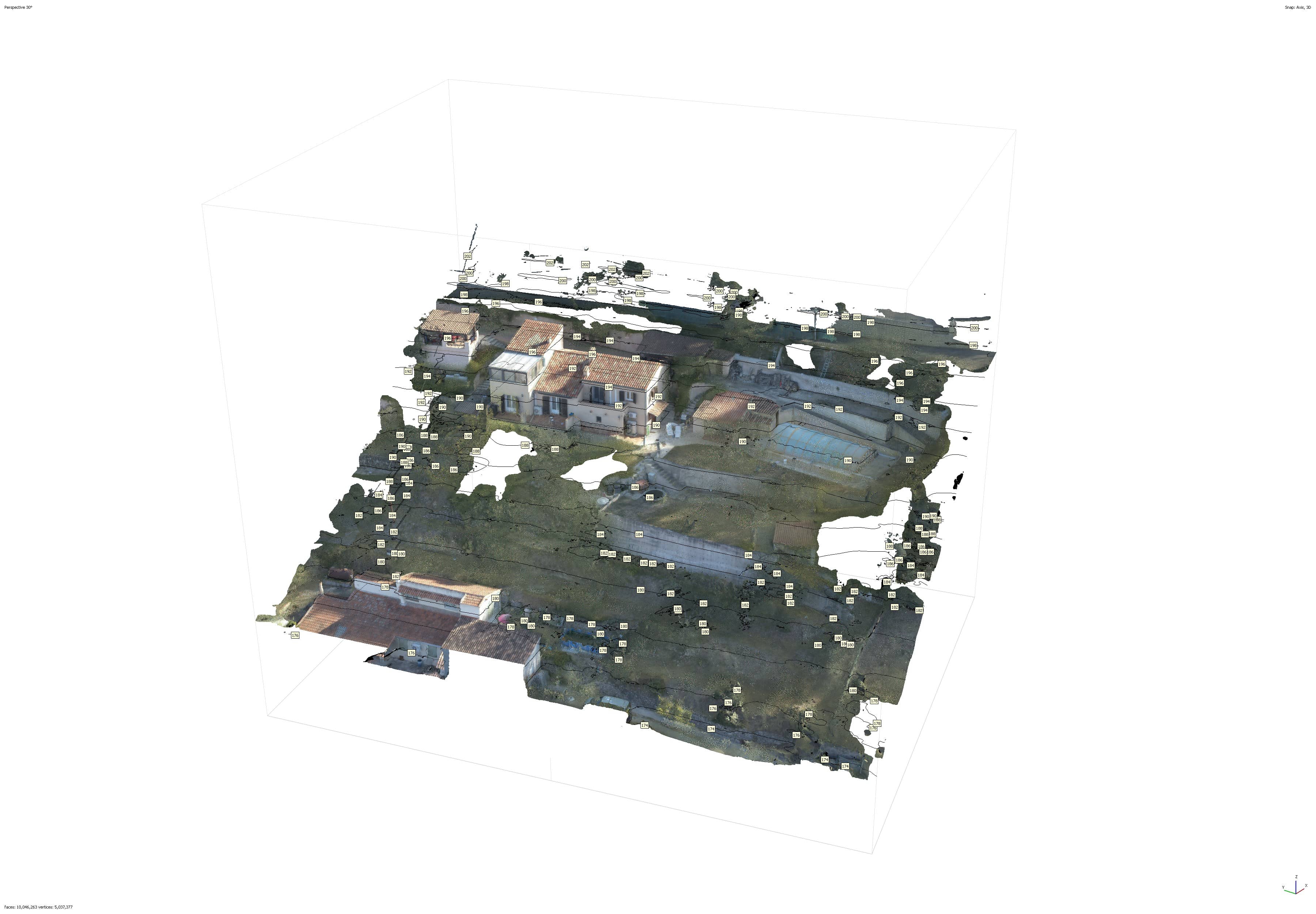

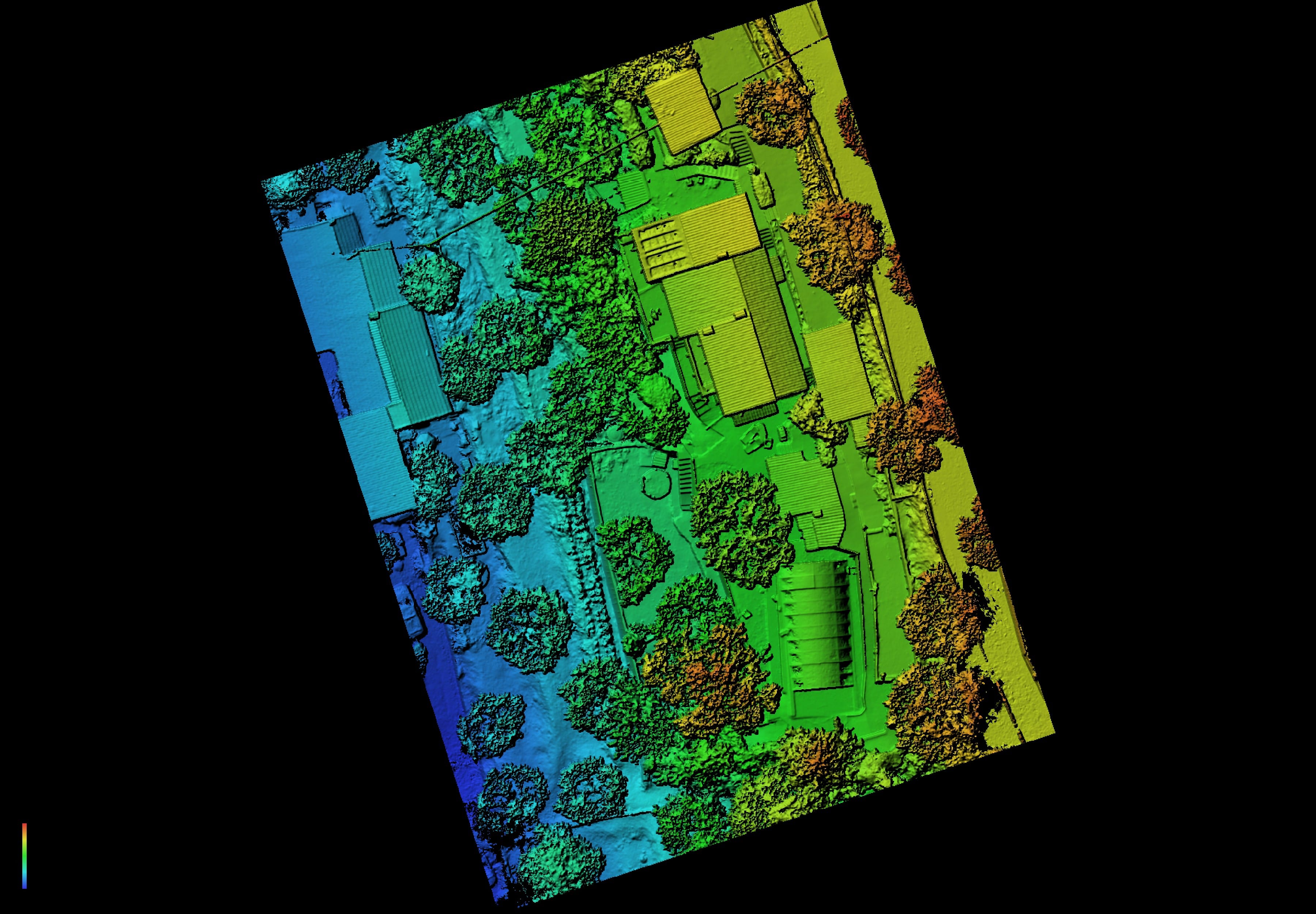

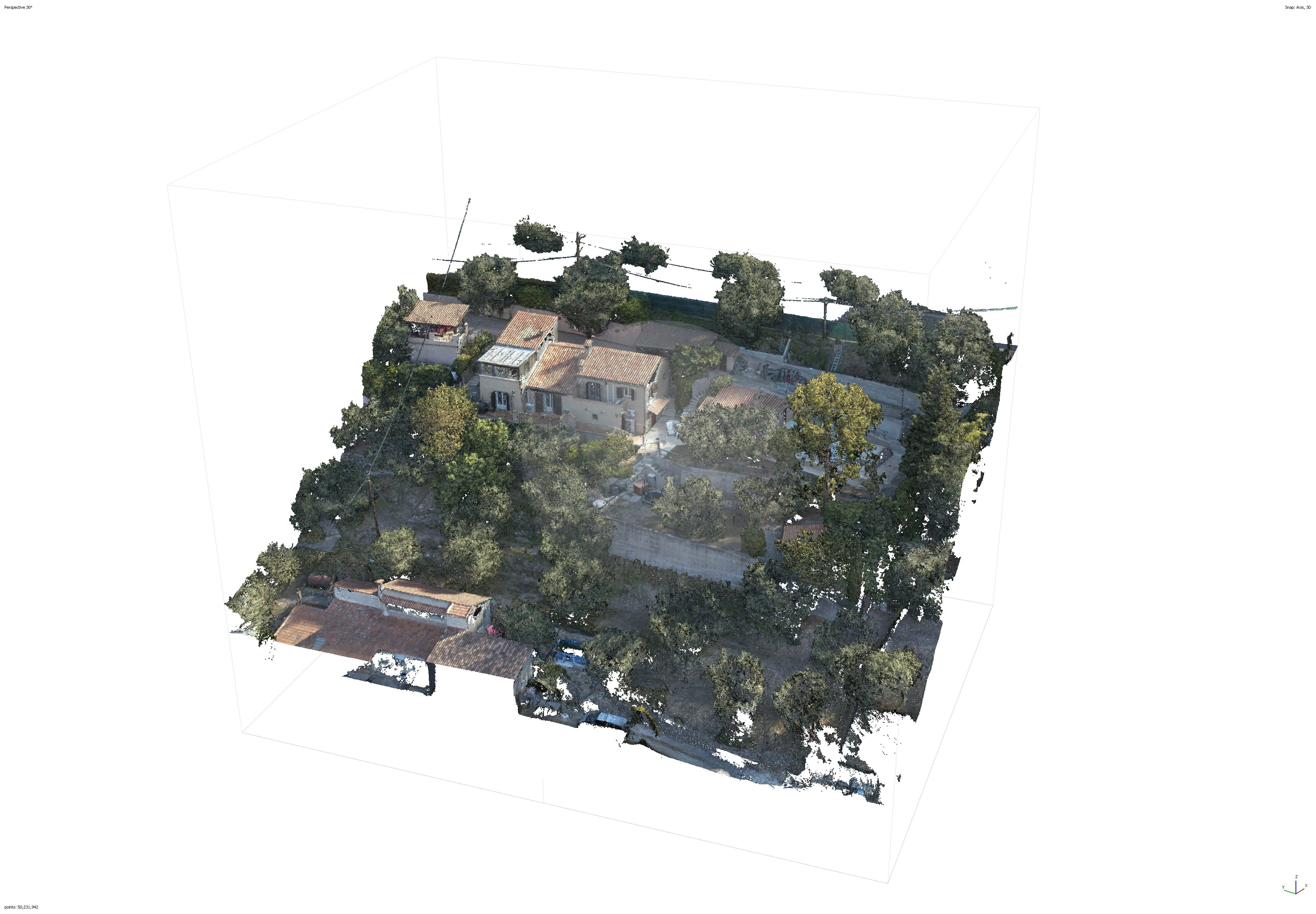

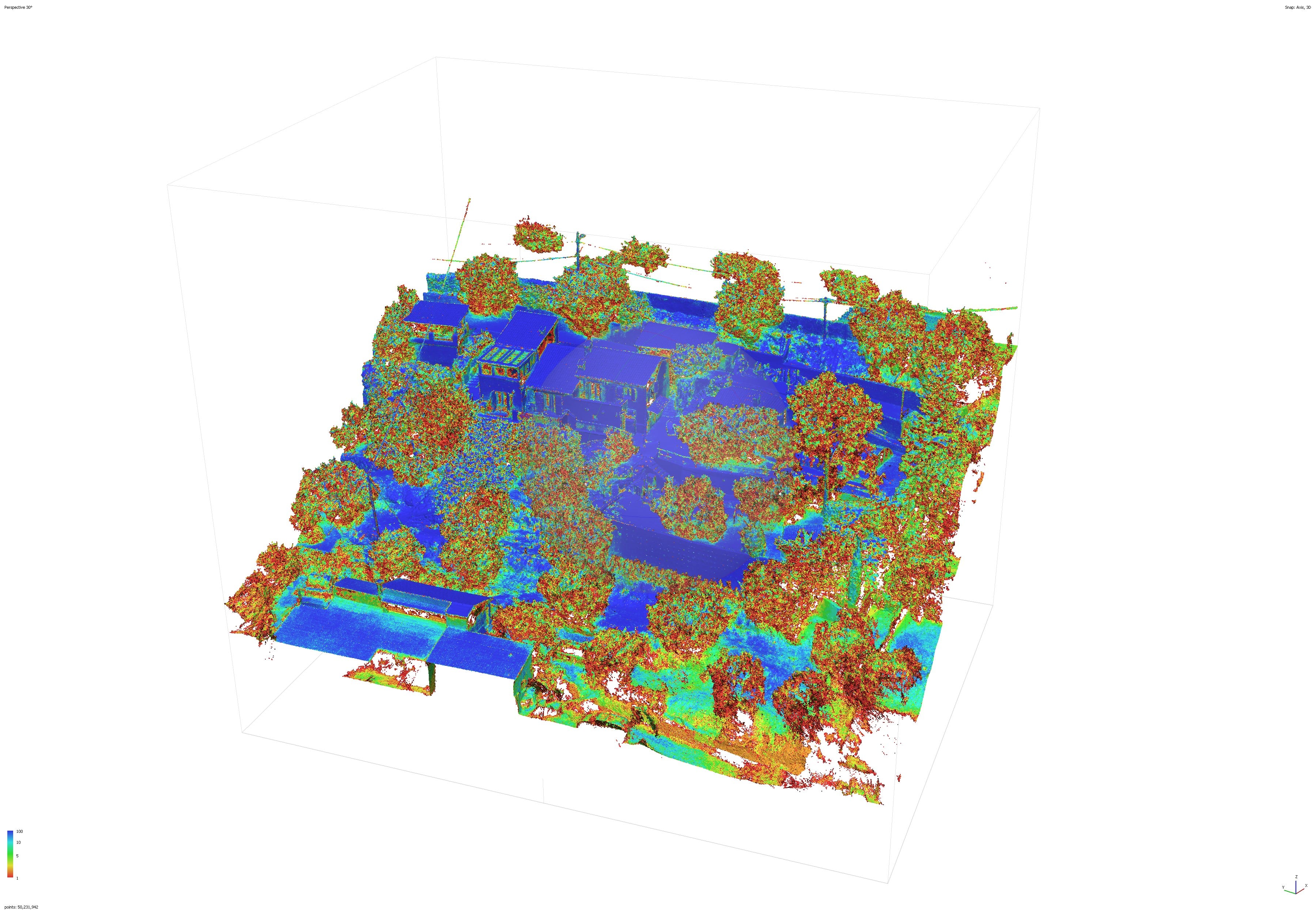

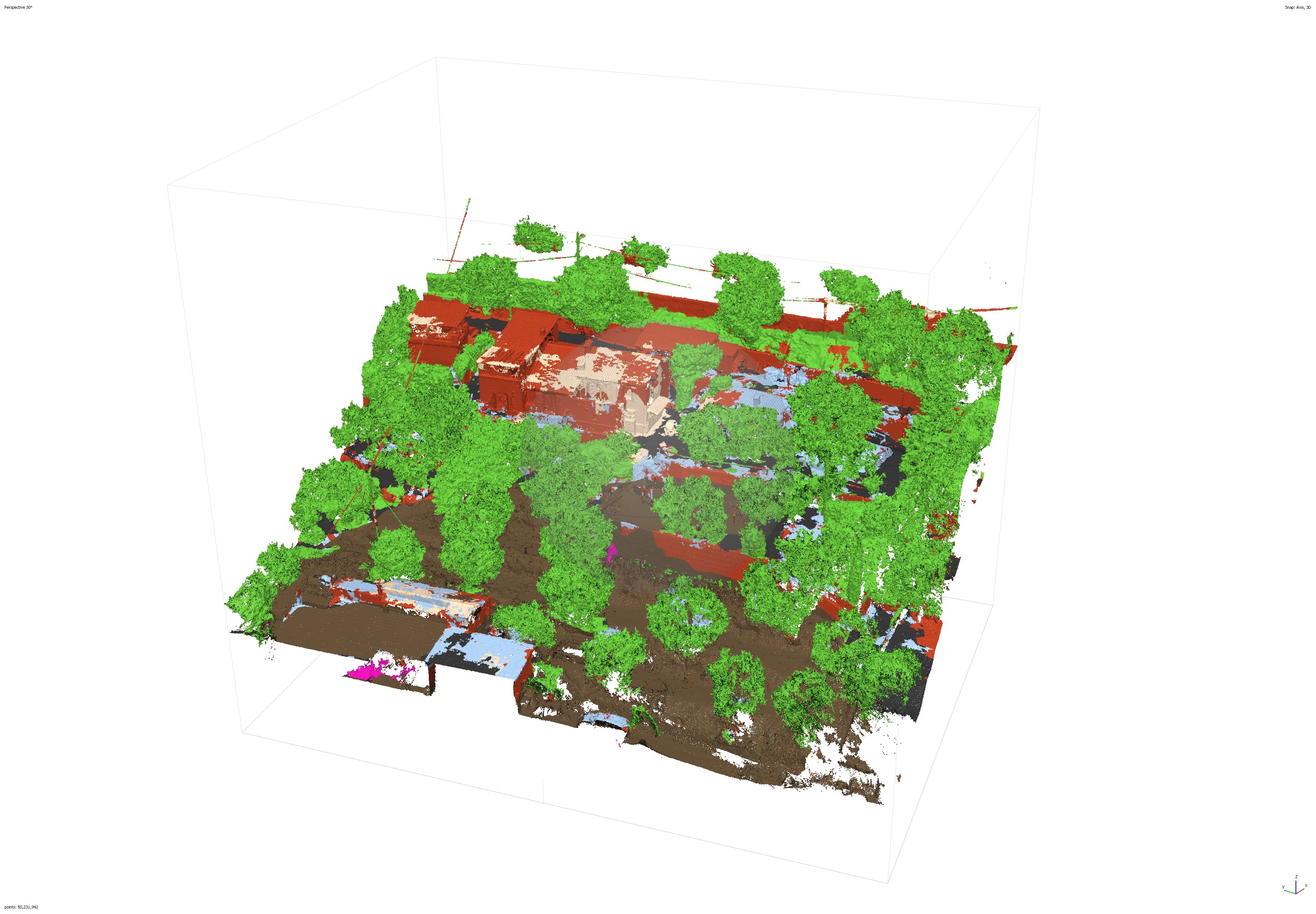

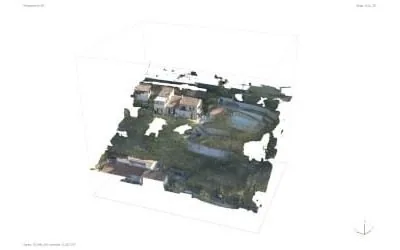

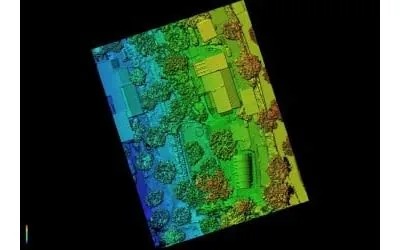

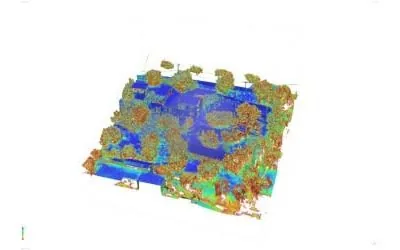

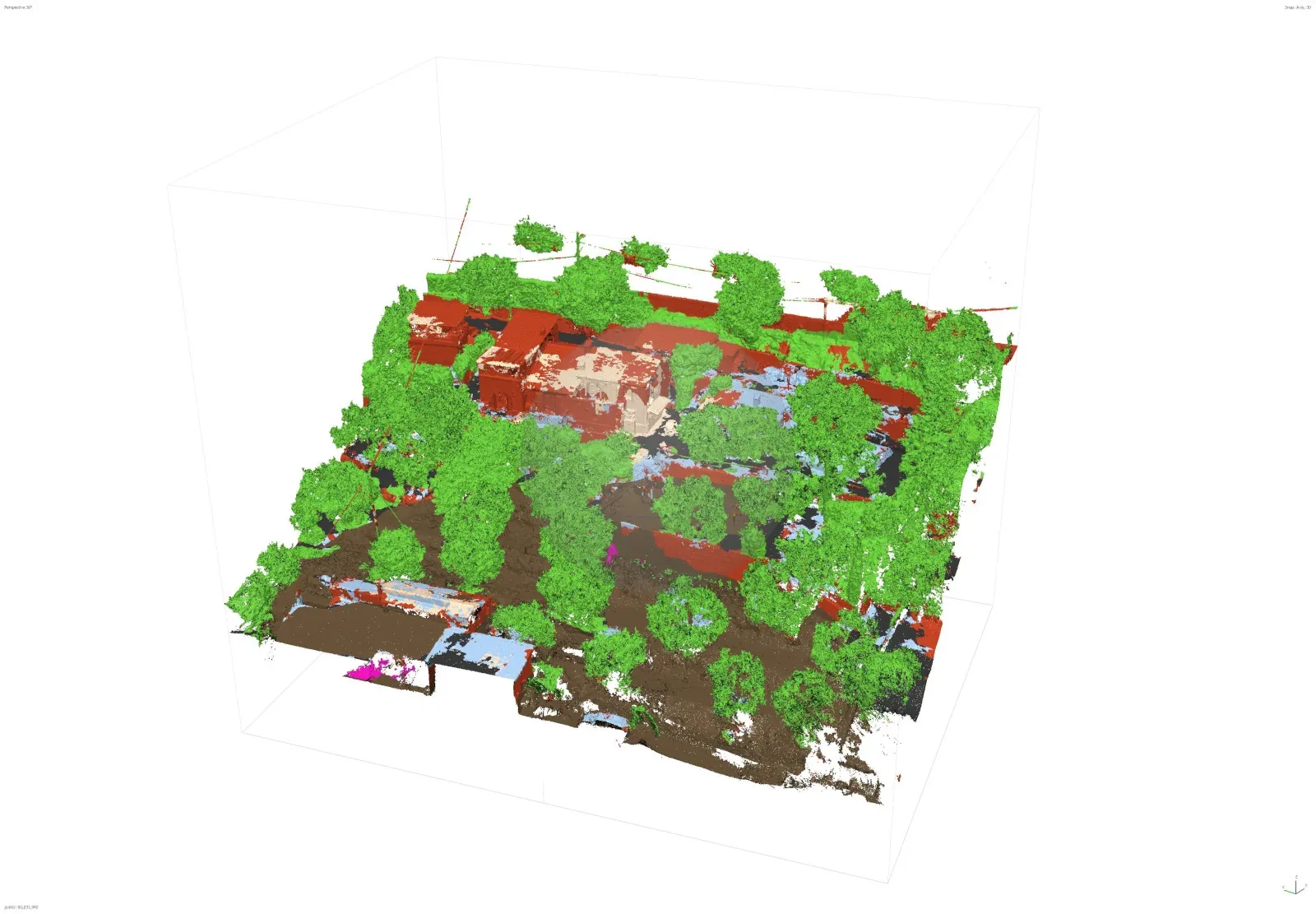

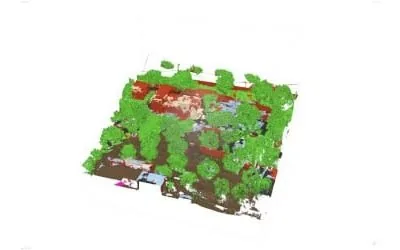

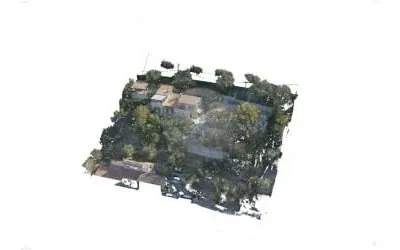

L’exemple ci-dessous illustre les supports produits après une acquisition drone : plan topographique, vue 3D, modèle avec végétation filtrée, courbes de niveau, classification d’objets et contrôle de qualité. Ces données facilitent la lecture du relief, des talus, de la végétation et des zones d’accès difficile.
Exemple d’application anonymisé : sur un terrain en pente avec végétation et accès contraints, le levé permet de produire un MNE,
d’identifier les variations d’altitude, de tracer des profils et d’appuyer l’analyse géotechnique du site.
Le filtrage de la végétation améliore la compréhension du relief, notamment pour l’étude d’un talus, d’une pente ou d’un glissement.
FAQ – Topographie par drone
Pourquoi le LIDAR est-il utile sous végétation ?
Le LIDAR produit un nuage de points avec des retours laser. Le traitement permet de distinguer une partie des points liés à la végétation et des points proches du sol, ce qui améliore la lecture du relief réel.
Quelle différence entre MNE et MNT ?
Un MNE représente une surface d’élévation incluant les éléments présents. Un MNT cherche à représenter le terrain nu. En pratique, le filtrage LIDAR peut aider à passer d’une surface avec végétation à une lecture plus proche du terrain.
Le drone est-il adapté aux terrains en pente ?
Oui, c’est un cas d’usage important. Le drone permet de couvrir des pentes, talus, ravines ou zones d’accès difficile tout en limitant l’exposition directe sur le terrain.
Peut-on utiliser cette topographie pour un glissement de terrain ?
Oui. Le modèle 3D, les courbes de niveau et les coupes peuvent appuyer une analyse de glissement ou une mission G5 diagnostic glissement.
Faut-il choisir le LIDAR ou la photogrammétrie ?
La photogrammétrie est très utile pour l’orthophoto et la lecture visuelle du site. Le LIDAR est plus adapté lorsque la végétation, l’ombre, la pente ou l’accès difficile compliquent la lecture du terrain. Les deux méthodes peuvent être combinées.
À retenir
En pratique : la topographie par drone LIDAR est particulièrement adaptée aux terrains en pente, végétalisés,
ombragés ou difficiles d’accès. La photogrammétrie apporte la lecture visuelle du site, tandis que
le LIDAR améliore la lecture géométrique du terrain, la classification des points et le filtrage d’une partie de la végétation.
