La géophysique sismique consiste à générer une onde mécanique et à enregistrer sa propagation dans le sous-sol à l’aide de géophones. Les variations de vitesse permettent d’interpréter des interfaces, des contrastes de compacité ou un horizon plus compétent.
Azur Géo Logic dispose d’un équipement sismique adapté aux profils de reconnaissance du sous-sol et au croisement avec les sondages géotechniques.
Les acquisitions sont réalisées avec un sismographe PASI modèle GEA 24, permettant l’enregistrement des arrivées d’ondes mécaniques sur plusieurs voies.
Le dispositif peut être configuré avec 12 à 24 géophones verticaux, selon le linéaire disponible, la profondeur recherchée et l’objectif de la mission.
Les géophones verticaux 10 Hz sont utilisés pour enregistrer la réponse sismique du terrain et interpréter les contrastes de vitesse.
La sismique donne une lecture indirecte des vitesses du sous-sol. Les sondages géotechniques permettent de reconnaître directement la nature des terrains, leur état, leur profondeur et leurs caractéristiques mécaniques.
Fournit une lecture continue des variations de vitesse le long d’un profil. Elle aide à positionner les zones de changement ou les horizons à contrôler.
Vérifient directement la nature des horizons, les profondeurs, les remblais, la roche, les matériaux altérés ou les terrains mécaniquement sensibles.
Interprète les résultats dans une logique de fondations, terrassements, soutènements, diagnostic G5 ou adaptation constructive.
La géophysique sismique est utile lorsqu’il existe un contraste de vitesse attendu entre horizons et lorsque l’on souhaite comprendre la géométrie du sous-sol avant ou en complément de sondages.
Identifier des limites entre formations superficielles et horizon plus compétent.
Aider à interpréter la profondeur d’un niveau plus rapide ou plus compétent.
En complément d’une mission G2 AVP ou d’un diagnostic G5, la sismique peut aider à cibler les sondages et à comprendre les variations entre points de reconnaissance.
Approcher l’épaisseur de terrains superficiels lorsque le contraste de vitesse le permet.
Contribuer à l’analyse d’hétérogénéités, de remblais ou de variations locales.
Comparer avec la géophysique électrique ou le géoradar selon le contexte.
Les méthodes géophysiques ne mesurent pas le même paramètre physique. Elles peuvent être complémentaires, mais doivent être contrôlées par des sondages lorsque la nature réelle du terrain doit être qualifiée.
Principe : Propagation d’ondes mécaniques et analyse des vitesses
Ce que cela aide à voir : Interfaces, compacité relative, épaisseur d’horizons, substratum
Limites : Dépend des contrastes de vitesse, du bruit, du couplage des géophones et de la géométrie du site
Principe : Injection de courant et mesure de résistivité
Ce que cela aide à voir : Contrastes de matériaux, zones argileuses, remblais, anomalies résistives
Limites : Interprétation non unique ; dépend de l’humidité, des argiles et du contraste électrique
Principe : Ondes électromagnétiques et réflexions
Ce que cela aide à voir : Réseaux, interfaces superficielles, dalles, hétérogénéités proches
Limites : Très sensible aux sols argileux, humides ou conducteurs
L’exemple ci-dessous présente une prospection géophysique anonymisée réalisée dans le cadre d’une recherche d’hétérogénéités du sous-sol. L’objectif était de comparer plusieurs méthodes géophysiques — sismique, résistivité électrique et géoradar — afin de mieux comprendre la structure du terrain et d’orienter les éventuels sondages géotechniques de contrôle.
L’objectif est de rechercher des contrastes dans le sous-sol, d’identifier des interfaces possibles et de hiérarchiser les zones à contrôler par sondages ou forages de reconnaissance.
L’exemple combine des profils sismiques, des profils de résistivité électrique et des profils géoradar. Chaque méthode mesure un paramètre physique différent.
Une zone contrastée en géophysique ne constitue pas une preuve directe de cavité, de remblai ou de roche. Elle constitue une indication à confronter à des données directes.

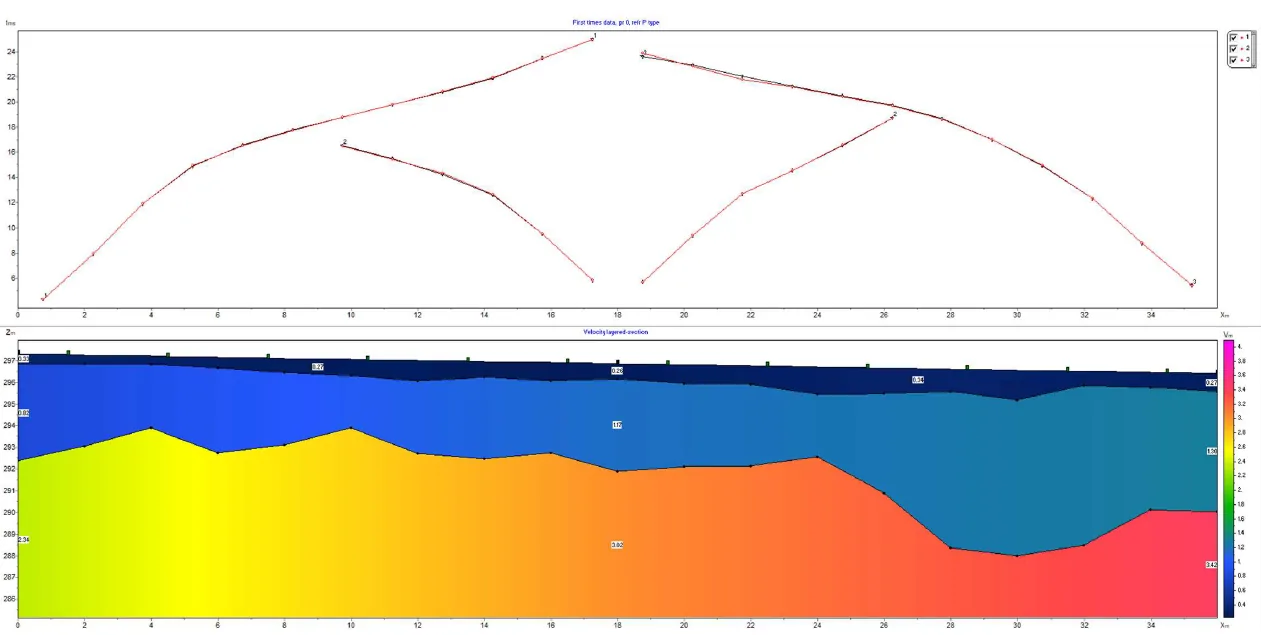

Le profil sismique présente généralement deux niveaux de lecture. La partie supérieure montre les temps d’arrivée des ondes enregistrées par les géophones. La partie inférieure correspond à une interprétation en vitesses, avec des horizons ou zones de vitesse différente.
Dans l’exemple présenté, les variations de couleurs traduisent des contrastes de vitesses. Les vitesses plus faibles peuvent correspondre à des terrains plus meubles, altérés ou superficiels. Les vitesses plus élevées peuvent traduire un horizon plus compact ou plus compétent. Cette lecture reste indicative : elle ne permet pas, seule, de déterminer la nature exacte des matériaux.
Le recoupement entre plusieurs méthodes permet de comparer des réponses physiques différentes. La sismique renseigne sur les contrastes de vitesse et la compacité relative. La géophysique électrique met en évidence des contrastes de résistivité. Le géoradar apporte une lecture électromagnétique des horizons superficiels lorsque le terrain est favorable.
Elle aide à interpréter les interfaces mécaniques, les variations de vitesse, les horizons plus compétents et la géométrie générale du sous-sol.
Elle renseigne sur les contrastes électriques, qui peuvent être liés à l’humidité, à l’argilosité, aux remblais, à des terrains plus résistifs ou à des hétérogénéités.
Il apporte une lecture plus superficielle et détaillée des réflexions électromagnétiques, sous réserve d’un terrain suffisamment peu conducteur.
Le croisement des méthodes permet de cibler les secteurs à vérifier, mais la qualification finale repose sur les sondages ou forages de contrôle.

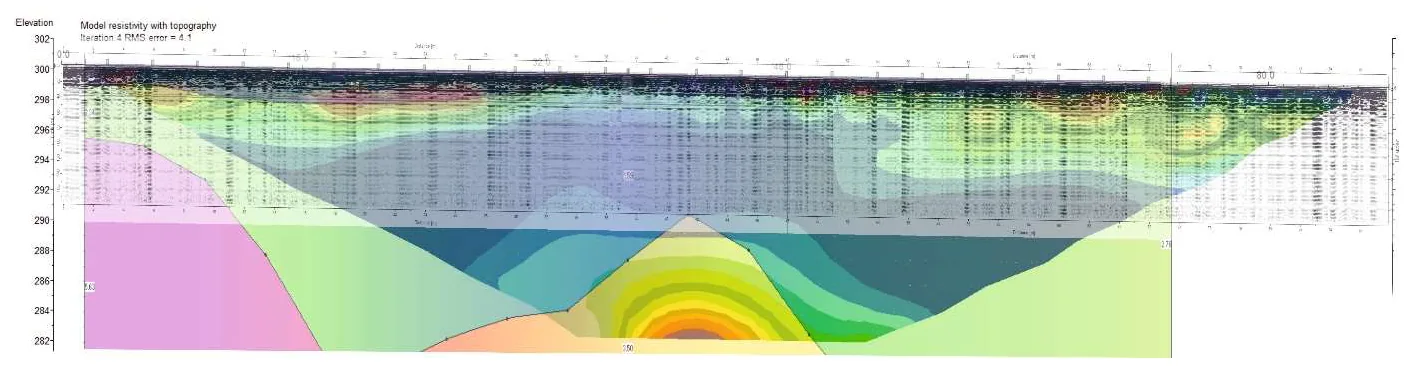

L’image suivante illustre un recoupement entre géophysique sismique, géophysique électrique et géoradar. La lecture combinée permet de rechercher une cohérence entre les contrastes de vitesse, les contrastes de résistivité et les réponses radar proches de la surface.
La géophysique sismique est un outil d’aide à l’interprétation, mais son résultat dépend du contraste de vitesse, du couplage au sol, du bruit ambiant, de la géométrie du dispositif et du contexte géologique.
Une vitesse élevée peut correspondre à un horizon compact, à une roche, à un terrain cimenté ou à un contraste local. La nature exacte doit être confirmée par sondage.
Les vibrations ambiantes, la circulation, les revêtements, la végétation ou un mauvais couplage des géophones peuvent dégrader la qualité de l’acquisition.
Les profils sismiques ne remplacent pas les essais géotechniques, les sondages, les prélèvements ou les reconnaissances directes nécessaires au projet.
Azur Géo Logic réalise des prospections de géophysique sismique dans les Alpes-Maritimes, le Var, les Alpes-de-Haute-Provence et plus largement en région PACA, selon l’accessibilité du terrain, le bruit de site, la longueur des profils et l’objectif de la mission.
Nice, Antibes, Cannes, Grasse, Vence, Saint-Paul-de-Vence, Cagnes-sur-Mer, Mougins, Valbonne et secteurs voisins.
Fréjus, Saint-Raphaël, Draguignan, Fayence, Montauroux, Callian, Roquebrune-sur-Argens et alentours.
Interventions possibles selon projet, accessibilité, bruit ambiant, linéaire de profils et programme géotechnique associé.
La qualité d’une prospection sismique dépend du couplage des géophones avec le sol, du bruit ambiant, de la géométrie du profil, de l’accessibilité et du contraste de vitesse entre les horizons recherchés.
Les géophones doivent être correctement implantés et couplés au sol pour enregistrer des arrivées exploitables.
Circulation, machines, vibrations ambiantes, revêtements ou activité de chantier peuvent perturber les acquisitions.
La longueur disponible, l’espacement des géophones et la configuration du terrain conditionnent la profondeur et la qualité d’interprétation.
Le compte rendu synthétise les conditions d’intervention, la localisation des profils, les résultats sismiques, les interfaces interprétées et les recommandations de contrôle.
Implantation des profils selon l’objectif de la mission, l’accessibilité du terrain, la géométrie disponible et les contraintes du site.
Présentation des temps d’arrivée, des profils interprétés et des contrastes de vitesse identifiés dans le sous-sol.
Recommandations éventuelles de sondages géotechniques ou de forages de contrôle pour confirmer la nature des horizons interprétés.
Le coût dépend du nombre de profils, de leur longueur, de l’accessibilité du terrain, du bruit de site, du nombre de géophones mobilisés, de la profondeur recherchée, du niveau d’interprétation attendu et de l’éventuel couplage avec des sondages géotechniques.
Elle sert à analyser les vitesses de propagation des ondes dans le sous-sol afin d’identifier des interfaces, des variations de compacité relative ou un horizon plus compétent.
Non. Elle complète les sondages en donnant une lecture indirecte et continue des variations de vitesse. La nature réelle des terrains doit être confirmée par reconnaissance directe.
Azur Géo Logic utilise un sismographe PASI modèle GEA 24 avec 12 à 24 géophones verticaux 10 Hz, selon la configuration du site et l’objectif de la mission.
La sismique mesure des vitesses d’ondes mécaniques. La résistivité électrique mesure des contrastes électriques. Le géoradar analyse des réflexions électromagnétiques. Les méthodes peuvent être complémentaires.
Les documents utiles sont l’adresse, le plan cadastral, le plan du projet, les études géotechniques existantes, les plans de réseaux, l’objectif de la recherche et les contraintes d’accès.
