Votre étude de sol : géotechnique, hydrogéologie, géophysique et auscultation en 06, 83 et 04La géophysique électrique, aussi appelée prospection par résistivité électrique, permet d’obtenir une imagerie indirecte du sous-sol afin de repérer des contrastes de terrain, remblais, zones humides, interfaces géologiques ou anomalies compatibles avec…
✔ Devis sous 24h | ✔ 06, 83 et 04 | ✔ +6 400 études
La géophysique électrique consiste à injecter un courant électrique dans le sol et à mesurer les différences de potentiel associées. Les mesures permettent de construire des profils de résistivité, puis des coupes interprétables en fonction des contrastes électriques du sous-sol.
Cette méthode est aussi appelée tomographie de résistivité électrique lorsqu’elle permet de produire une coupe 2D du sous-sol à partir d’un ensemble de mesures réalisées le long d’un profil.
La géophysique électrique fournit une lecture continue et indirecte du sous-sol. Les sondages géotechniques, eux, apportent une reconnaissance directe : nature des terrains, profondeur des horizons, présence éventuelle de vides, remblais, roche, eau ou matériaux altérés.
Donne une imagerie indirecte et continue des contrastes du sous-sol sur des profils. Elle aide à identifier les zones singulières ou à risque potentiel.
Vérifient directement la nature des terrains et permettent de contrôler les anomalies ciblées : cavité, remblai, horizon altéré, zone humide ou substratum.
Interprète les résultats dans une logique de projet : fondations, terrassements, soutènements, stabilité, diagnostic G5 ou adaptation constructive.
La méthode est particulièrement utile lorsqu’un projet nécessite de comprendre des variations du sous-sol avant d’implanter ou de cibler des reconnaissances géotechniques.
Détection de contrastes pouvant correspondre à des cavités, zones décomprimées, remblais, circulations d’eau ou variations géologiques.
En présence de terrains sensibles à la dissolution, la géophysique peut aider à localiser des secteurs à vérifier par forages de contrôle.
Dans une mission G2 AVP, une mission G5 ou un diagnostic, les profils peuvent aider à orienter les sondages et à comprendre les variations entre points de reconnaissance.
La méthode peut faire ressortir des formations superficielles différentes du terrain naturel, notamment sur anciens terrains aménagés ou remaniés.
Les terrains argileux, saturés ou conducteurs peuvent apparaître avec de faibles résistivités, ce qui doit être interprété avec prudence.
Les profils peuvent optimiser l’emplacement des sondages, réduire les zones d’incertitude et prioriser les contrôles destructifs.
La mission est adaptée à l’objectif : recherche d’anomalie, diagnostic, complément d’étude de sol, contrôle de cavité potentielle ou cartographie d’hétérogénéités du sous-sol.
Selon le contexte, la prospection peut être réalisée sous forme de panneau électrique, avec une implantation d’électrodes le long d’un profil et un traitement permettant de produire une coupe de résistivité.
Lecture des plans, du projet, des données géologiques, des études existantes, des accès, réseaux, talus, végétation et contraintes de terrain.
Les profils sont positionnés selon l’objectif, l’accessibilité réelle du site, les obstacles et les zones où les anomalies sont recherchées.
Les mesures de résistivité sont traitées et inversées afin de produire des coupes ou pseudosections interprétables.
Les anomalies sont interprétées avec prudence puis, si nécessaire, proposées comme cibles de sondages géotechniques ou forages destructifs.
Plusieurs méthodes peuvent être combinées. Elles ne mesurent pas le même paramètre physique et ne répondent pas aux mêmes limites de terrain.
Principe : Injection de courant et mesure de résistivité électrique du sous-sol
Ce que cela peut aider à voir : Contrastes de matériaux, zones argileuses, remblais, anomalies résistives, interfaces
Avantages : Bonne lecture latérale et verticale des contrastes, utile pour cibler les sondages
Limites principales : Interprétation non unique ; dépend de l’humidité, des argiles, des réseaux et du contraste électrique
Principe : Propagation d’ondes mécaniques et analyse des vitesses dans les horizons
Ce que cela peut aider à voir : Interfaces, compacité, épaisseur d’horizons, substratum, zones de vitesse contrastée
Avantages : Complément utile pour la stratigraphie et la compacité relative des terrains
Limites principales : Dépend des contrastes de vitesse, du couplage des capteurs, du bruit et de la géométrie du site
Principe : Émission d’ondes électromagnétiques et analyse des réflexions dans le sous-sol
Ce que cela peut aider à voir : Anomalies superficielles, réseaux, hétérogénéités proches, interfaces peu profondes selon contexte
Avantages : Acquisition rapide, continue et très utile en milieu favorable sec et peu conducteur
Limites principales : Très sensible aux sols argileux, humides ou conducteurs ; pénétration parfois fortement réduite
L’exemple ci-dessous est issu d’une prospection géophysique anonymisée réalisée dans le cadre d’un projet de construction. L’objectif était de rechercher des anomalies potentiellement liées à des cavités et d’aider à cibler les zones à contrôler par forages.

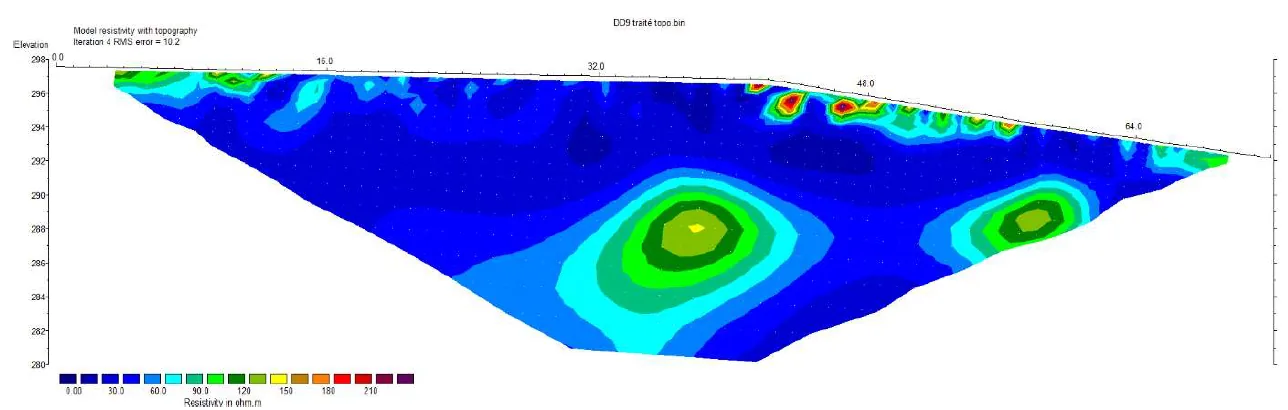

Le profil ci-dessous illustre un rendu anonymisé de géophysique électrique par résistivité. Il montre le type d’image obtenu après acquisition, traitement et inversion des données. Il ne constitue pas une interprétation applicable à un autre terrain.
Les couleurs traduisent des contrastes de résistivité électrique. Ces contrastes peuvent être liés à la nature des matériaux, à leur humidité, à leur teneur en argile, à des remblais, à des interfaces géologiques ou à des anomalies localisées.
La lecture du profil doit toujours être croisée avec le contexte géologique, les observations de terrain et, si nécessaire, des sondages géotechniques de contrôle.
La géophysique électrique est un outil puissant d’imagerie du sous-sol, mais son interprétation dépend du contexte. Une anomalie peut avoir plusieurs causes et doit être confrontée à des données directes.
Une anomalie résistive peut correspondre à un vide, un remblai, une zone sèche, une roche plus compacte ou un contraste lithologique. Le contrôle direct reste nécessaire.
Végétation, accès, réseaux, déchets, clôtures, murs, revêtements ou relief peuvent limiter l’implantation des profils et la qualité des mesures.
Les argiles, la saturation en eau et les matériaux conducteurs peuvent fortement influencer les résistivités mesurées et doivent être intégrés à l’interprétation.
Les documents disponibles permettent de préparer l’implantation des profils, d’anticiper les contraintes d’accès et de choisir les méthodes complémentaires utiles.
Le compte rendu synthétise les conditions d’intervention, la localisation des profils, les résultats de résistivité, les anomalies observées et les recommandations de contrôle.
Positionnement des profils selon l’accessibilité du terrain, les contraintes de végétation, réseaux, ouvrages existants et zones à investiguer.
Présentation des profils de résistivité traités et inversés, avec lecture des contrastes et hétérogénéités du sous-sol.
Identification des secteurs nécessitant, si besoin, des sondages géotechniques ou forages destructifs de contrôle.
Le coût dépend du nombre de profils, de leur longueur, de l’accessibilité du terrain, de la végétation, des contraintes de chantier, du niveau d’interprétation attendu et de l’éventuel couplage avec des sondages géotechniques.
Lorsque la prospection met en évidence des secteurs à contrôler, le devis peut être complété par une mission de sondages géotechniques ou par une mission géotechnique adaptée.
Azur Géo Logic réalise des prospections géophysiques électriques dans les Alpes-Maritimes, le Var, les Alpes-de-Haute-Provence et plus largement en région PACA selon l’accès, l’objectif de la mission et les investigations à prévoir.
Nice, Antibes, Cannes, Grasse, Vence, Saint-Paul-de-Vence, Cagnes-sur-Mer, Mougins, Valbonne et secteurs voisins.
Fréjus, Saint-Raphaël, Draguignan, Fayence, Montauroux, Callian, Roquebrune-sur-Argens et alentours.
Interventions possibles selon projet, accessibilité, linéaire de profils, contraintes de terrain et programme géotechnique associé.
Elle sert à imager les contrastes de résistivité du sous-sol afin de repérer des variations de terrain, remblais, zones humides, interfaces géologiques ou anomalies à contrôler.
Non. Elle complète les sondages en donnant une lecture indirecte et plus continue du sous-sol. Les anomalies doivent être interprétées avec des reconnaissances géotechniques directes.
La méthode peut mettre en évidence une anomalie compatible avec une cavité, mais elle ne permet pas de conclure seule. Un forage ou sondage de contrôle est nécessaire pour confirmer la nature réelle.
La géophysique électrique mesure des contrastes de résistivité. La sismique mesure des vitesses de propagation d’ondes mécaniques. Le géoradar utilise des ondes électromagnétiques et devient moins performant en sol argileux, humide ou conducteur.
Dès qu’une anomalie doit être qualifiée ou qu’un projet de fondation, soutènement, terrassement ou diagnostic doit être sécurisé. La géophysique aide alors à cibler les sondages ou forages.
L’adresse, le plan cadastral, le plan du projet, les études existantes, les plans de réseaux, l’objectif de la recherche et les contraintes d’accès sont les informations les plus utiles.
Indiquez la commune, l’objectif de la recherche, les anomalies suspectées, les études déjà réalisées, les contraintes d’accès et la possibilité de compléter par des sondages géotechniques.
