Votre étude de sol : géotechnique, hydrogéologie, géophysique et auscultation en 06, 83 et 04Le géoradar, ou radar de sol, est une méthode de géophysique électromagnétique permettant d’obtenir une image indirecte du sous-sol à partir de la propagation et de la réflexion d’ondes électromagnétiques. Il peut…
✔ Devis sous 24h | ✔ 06, 83 et 04 | ✔ +6 400 études
Le géoradar consiste à déplacer une antenne émettrice-réceptrice à la surface du sol. L’antenne envoie des impulsions électromagnétiques dans le terrain ; les réflexions enregistrées permettent de produire un radargramme, c’est-à-dire une image indirecte des contrastes rencontrés.
Le géoradar est également appelé radar de sol ou GPR pour Ground Penetrating Radar.
Le géoradar apporte une lecture indirecte des contrastes électromagnétiques du sous-sol. Les sondages géotechniques, eux, permettent une reconnaissance directe : nature des terrains, profondeur des horizons, présence éventuelle de remblais, vide, eau, roche ou matériaux altérés.
Fournit une lecture indirecte, rapide et continue des contrastes superficiels du terrain, lorsque les conditions de propagation du signal sont favorables.
Contrôlent directement les zones singulières : cavité potentielle, remblai, horizon altéré, vide, eau, substratum ou anomalie observée sur profil.
Interprète les résultats dans une logique de projet : fondations, terrassements, soutènements, diagnostic G5, adaptation constructive ou gestion du risque.
Le géoradar est particulièrement utile pour des recherches superficielles ou sous ouvrages, lorsque l’objectif est d’identifier des contrastes proches de la surface et que le terrain est favorable à la propagation des ondes électromagnétiques.
Aide à repérer des canalisations, câbles, regards, ouvrages enterrés ou structures, sous réserve d’un contraste suffisant et d’une profondeur accessible au signal.
Recherche de zones contrastées, remblais, interfaces, anciennes structures, dalles, vides potentiels ou hétérogénéités proches de la surface.
En contexte favorable, le géoradar peut aider à analyser des contrastes sous dalle, voirie, plateforme, parking ou terrain aménagé.
Dans une mission G2 AVP, une mission G5 ou un diagnostic, les profils peuvent aider à orienter les sondages.
Le géoradar est plus performant dans les sols secs, peu argileux, peu conducteurs, ou dans certains contextes béton, calcaire, sableux ou remblayés selon l’objectif.
Les profils peuvent optimiser l’implantation de sondages, réduire les zones d’incertitude et prioriser les contrôles directs.
La mission est adaptée à l’objectif : recherche de réseaux, diagnostic d’anomalie, complément d’étude de sol, contrôle de cavité potentielle ou cartographie d’hétérogénéités superficielles.
Lecture des plans, du projet, des études existantes, des réseaux connus, des accès, des obstacles et des zones à investiguer.
Les profils sont positionnés selon l’objectif, la surface accessible, l’état du terrain et la présence d’obstacles ou d’ouvrages existants.
L’antenne est déplacée lentement et régulièrement au contact ou au plus près du sol, afin d’enregistrer les réflexions électromagnétiques.
Les zones singulières sont interprétées avec prudence puis, si nécessaire, proposées comme cibles de sondages géotechniques ou reconnaissances directes.
La qualité d’une prospection géoradar dépend fortement des conditions de surface et de la nature du sol. Une surface accessible, peu encombrée et adaptée au passage de l’antenne améliore la qualité des acquisitions.
Végétation dense, clôtures, déchets, véhicules, marches, ruptures de pente ou ouvrages existants peuvent limiter la continuité des profils et la qualité des mesures.
Les sols argileux, humides ou très conducteurs peuvent fortement atténuer le signal électromagnétique et réduire la profondeur d’investigation.
La méthode doit être adaptée à l’objectif : réseau, cavité, remblai, interface, zone singulière, diagnostic géotechnique ou aide au positionnement de sondages.
Les méthodes géophysiques ne mesurent pas le même paramètre physique. Elles peuvent être complémentaires selon le contexte, mais elles ne remplacent pas les sondages de contrôle.
Principe : Émission d’ondes électromagnétiques et analyse des réflexions
Ce que cela peut aider à voir : Réseaux, structures superficielles, interfaces, dalles, hétérogénéités proches
Avantages : Acquisition rapide, continue, bonne résolution en contexte favorable
Limites principales : Très sensible aux sols argileux, humides ou conducteurs ; pénétration parfois limitée
Principe : Injection de courant et mesure de résistivité électrique du sous-sol
Ce que cela peut aider à voir : Contrastes de matériaux, zones argileuses, remblais, anomalies résistives, interfaces
Avantages : Bonne lecture latérale et verticale des contrastes, utile pour cibler les sondages
Limites principales : Interprétation non unique ; dépend de l’humidité, des argiles, des réseaux et du contraste électrique
Principe : Propagation d’ondes mécaniques et analyse des vitesses dans les horizons
Ce que cela peut aider à voir : Interfaces, compacité, épaisseur d’horizons, substratum, zones de vitesse contrastée
Avantages : Complément utile pour la stratigraphie et la compacité relative des terrains
Limites principales : Dépend des contrastes de vitesse, du couplage des capteurs, du bruit et de la géométrie du site
L’exemple ci-dessous présente une prospection géophysique anonymisée réalisée dans le cadre d’une recherche d’hétérogénéités du sous-sol. L’objectif était d’obtenir une lecture continue du terrain à l’aide du géoradar, puis de comparer ces résultats avec des profils de géophysique électrique afin de mieux hiérarchiser les zones à contrôler.
Les profils géoradar ne donnent pas directement la nature exacte des terrains. Ils montrent des variations de réponse électromagnétique. Une zone marquée sur un radargramme peut traduire un changement de matériau, un remblai, une interface, une zone humide, une structure enterrée ou une atténuation du signal.
L’interprétation doit donc être croisée avec le contexte géologique, l’accessibilité du site, les plans disponibles, les réseaux connus et les résultats d’autres méthodes géophysiques ou géotechniques.

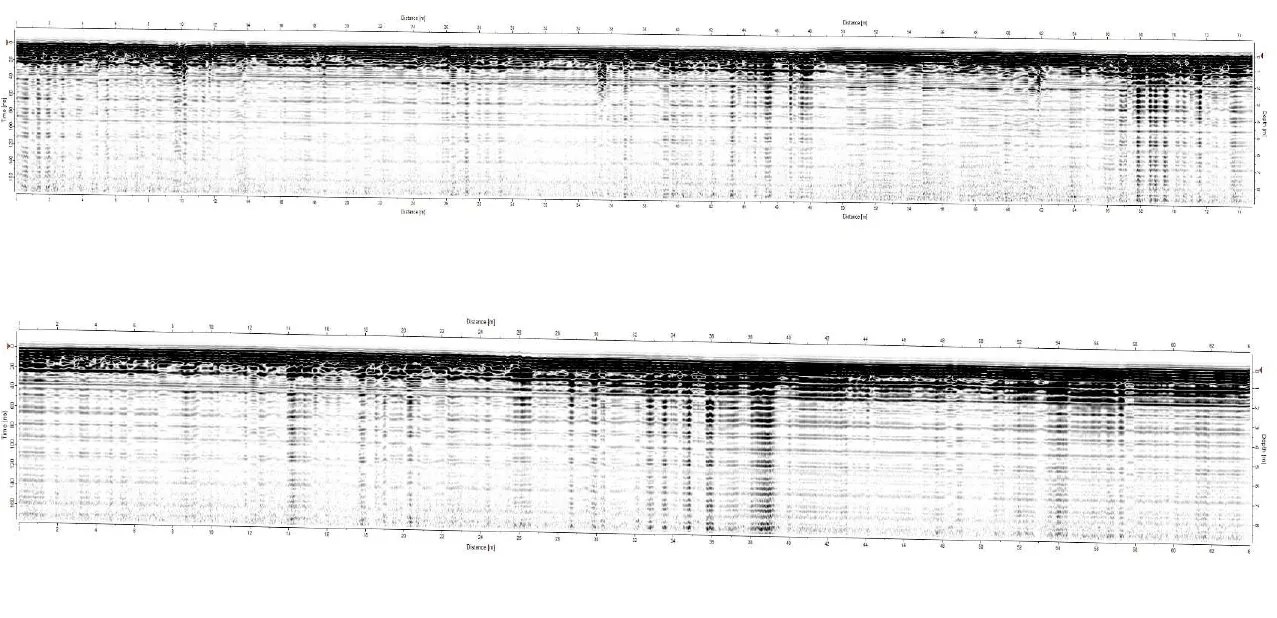

L’image suivante présente deux profils géoradar anonymisés. On observe une réponse continue le long de chaque profil, avec une zone superficielle plus marquée et des variations locales de signal. Ces variations peuvent correspondre à des hétérogénéités proches de la surface, à des changements de matériaux ou à des conditions de propagation différentes.
Le recoupage avec la géophysique électrique permet de comparer deux réponses physiques différentes. Le géoradar analyse les réflexions électromagnétiques, alors que la géophysique électrique met en évidence des contrastes de résistivité. Lorsque les deux méthodes montrent une variation dans un même secteur, cette zone peut être considérée comme plus pertinente à analyser ou à contrôler.
Le géoradar apporte une lecture fine et continue des horizons superficiels. Il peut faire apparaître des réflecteurs, des discontinuités, des zones d’atténuation ou des contrastes locaux.
La géophysique électrique renseigne sur les contrastes de résistivité du sous-sol. Les zones plus conductrices ou plus résistives peuvent être liées à la nature des matériaux, à l’humidité, à l’argilosité, aux remblais ou à des hétérogénéités géologiques.
Le croisement des deux méthodes permet de mieux hiérarchiser les zones d’intérêt. Il ne remplace pas les sondages géotechniques, mais il aide à positionner les contrôles de manière plus ciblée.

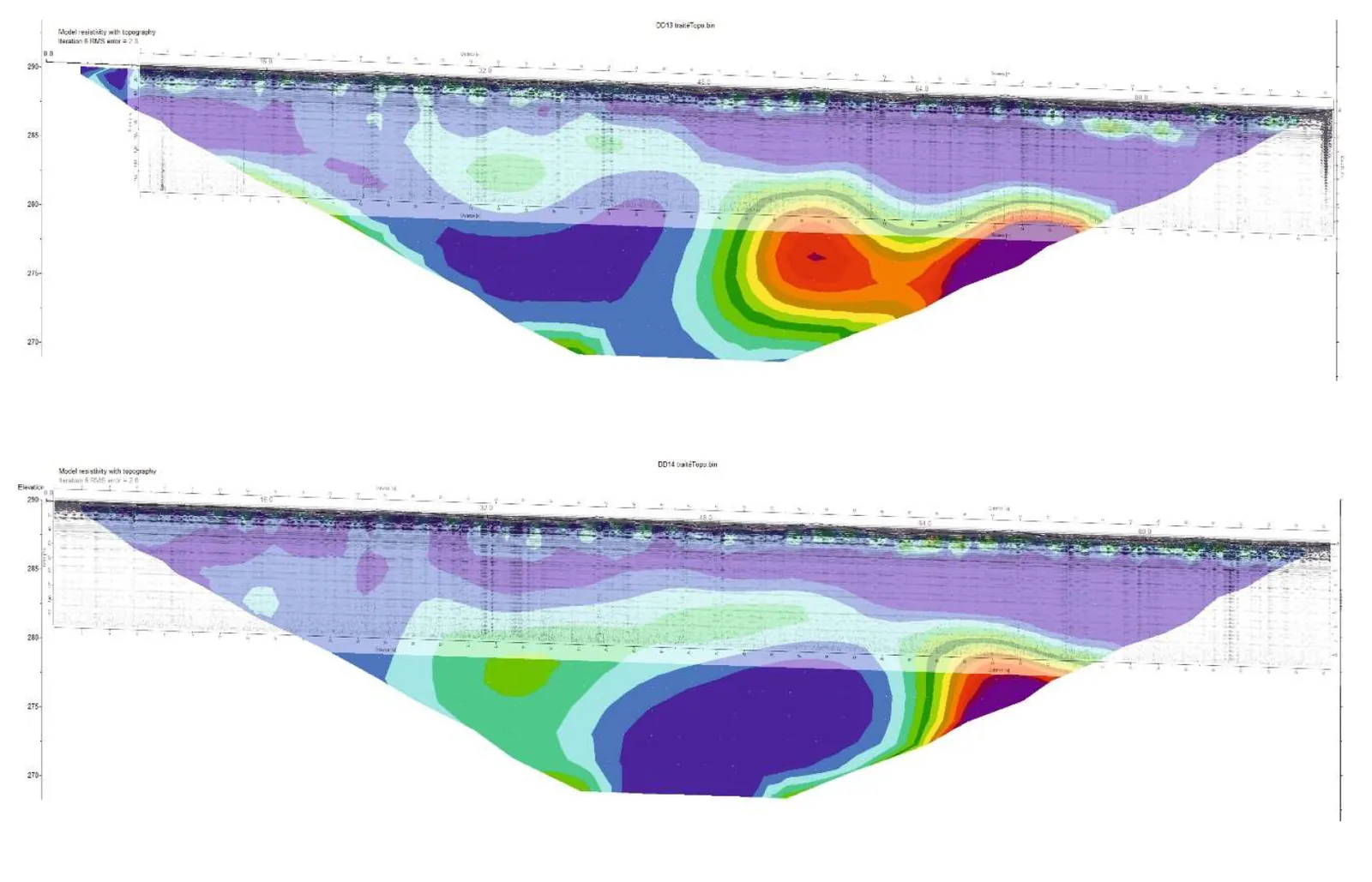

L’image suivante présente deux exemples de recoupement entre profils géoradar et géophysique électrique. Les radargrammes sont superposés aux coupes de résistivité. Cette lecture permet de rechercher une cohérence entre les variations radar proches de la surface et les contrastes résistifs interprétés en profondeur.
Le géoradar est un outil puissant, mais son efficacité dépend fortement du sol, de l’humidité, de la conductivité, de la profondeur recherchée et de la nature de la cible.
Les sols argileux, saturés en eau ou conducteurs peuvent dissiper l’énergie électromagnétique et réduire fortement la profondeur d’investigation.
Une réflexion peut correspondre à un réseau, une interface, un remblai, une dalle, une zone humide, un contraste de matériaux ou un artefact de mesure.
La régularité du déplacement de l’antenne, les obstacles, les ouvrages, la végétation, les revêtements et les réseaux influencent la qualité des acquisitions.
Un contraste radar ne permet pas, seul, de déterminer avec certitude s’il s’agit d’un vide, d’un réseau, d’un remblai ou d’une interface géologique.
En sol argileux, humide ou conducteur, le signal peut être atténué. Une absence d’anomalie visible ne prouve donc pas l’absence totale de cavité.
Le géoradar ne permet pas de dimensionner des fondations. Une mission géotechnique reste nécessaire pour les problématiques de portance.
Les documents disponibles permettent de préparer l’implantation des profils, de comprendre les contraintes de surface et d’adapter la méthode au contexte du site.
Le compte rendu synthétise les conditions d’intervention, la localisation des profils, les observations géoradar, les zones singulières repérées et les recommandations éventuelles de contrôle.
Positionnement des profils selon l’accessibilité du site, les contraintes de surface, la végétation, les ouvrages existants et les zones à investiguer.
Présentation des profils géoradar ou radargrammes traités, avec lecture des réflexions, contrastes ou hétérogénéités observées.
Identification des secteurs nécessitant, si besoin, des sondages géotechniques, forages ou reconnaissances directes complémentaires.
Le coût dépend du nombre de profils, de leur longueur, de l’accessibilité du terrain, de la nature de la surface, de la végétation, des contraintes de chantier, du niveau d’interprétation attendu et de l’éventuel couplage avec des sondages géotechniques.
Lorsque la prospection met en évidence des secteurs à contrôler, le devis peut être complété par une mission de sondages géotechniques ou par une mission géotechnique adaptée.
Azur Géo Logic réalise des prospections géoradar et électromagnétiques dans les Alpes-Maritimes, le Var, les Alpes-de-Haute-Provence et plus largement en région PACA selon l’accès, l’objectif de la mission et les investigations à prévoir.
Nice, Antibes, Cannes, Grasse, Vence, Saint-Paul-de-Vence, Cagnes-sur-Mer, Mougins, Valbonne et secteurs voisins.
Fréjus, Saint-Raphaël, Draguignan, Fayence, Montauroux, Callian, Roquebrune-sur-Argens et alentours.
Interventions possibles selon projet, accessibilité, linéaire de profils, contraintes de surface et programme géotechnique associé.
Elle sert à rechercher des hétérogénéités superficielles, réseaux, interfaces, ouvrages enterrés, remblais ou anomalies proches de la surface, lorsque le terrain permet une propagation suffisante du signal électromagnétique.
Non. Il complète les sondages en donnant une lecture indirecte et continue de certains contrastes. Les anomalies doivent être interprétées avec des reconnaissances géotechniques directes.
Non. Les sols argileux, humides ou très conducteurs peuvent fortement atténuer le signal et limiter la profondeur d’investigation.
Le géoradar peut montrer une anomalie compatible avec une cavité ou un contraste superficiel, mais il ne permet pas de conclure seul. Un forage, sondage ou contrôle direct peut être nécessaire.
Le géoradar utilise des ondes électromagnétiques. La résistivité mesure des contrastes électriques. La sismique mesure des vitesses de propagation d’ondes mécaniques. Ces méthodes peuvent être complémentaires.
L’adresse, le plan cadastral, le plan du projet, les plans de réseaux, les études existantes, l’objectif de la recherche, les contraintes d’accès et la nature de la surface sont les informations les plus utiles.
Indiquez la commune, l’objectif de la recherche, les anomalies suspectées, les réseaux ou ouvrages recherchés, les études déjà réalisées, les contraintes d’accès et la possibilité de compléter par des sondages géotechniques.
