Situations adaptées
- Maison fissurée ou diagnostic G5
- Extension accolée à un bâtiment existant
- Reprise en sous-œuvre ou renforcement
- Expertise assurance ou judiciaire
Fondations · Ouvrage existant · G5
Reconnaissance de fondations : observer les fondations existantes
La reconnaissance de fondations consiste à ouvrir une fouille ponctuelle pour observer la profondeur, la géométrie, l’état et le sol d’assise d’une fondation existante. Elle est souvent utilisée en diagnostic G5, extension…
- ✔ Reconnaissance adaptée au contexte du terrain
- ✔ Données exploitables dans une mission G1, G2, G5 ou d’investigations
✔ Devis sous 24h | ✔ 06, 83 et 04 | ✔ +6 400 études
Résumé rapide
En 30 secondes : une reconnaissance de fondation permet de voir ponctuellement ce qui existe réellement sous un mur ou un poteau. Elle ne décrit pas toutes les fondations du bâtiment.
Sommaire
Définition : Reconnaissance de fondations

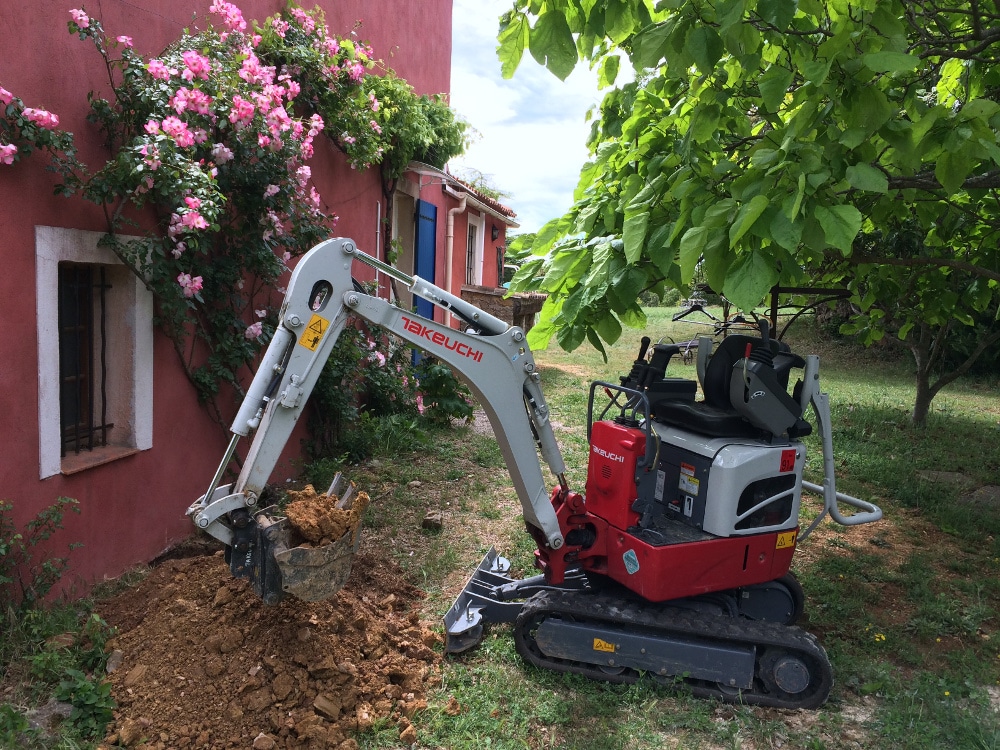

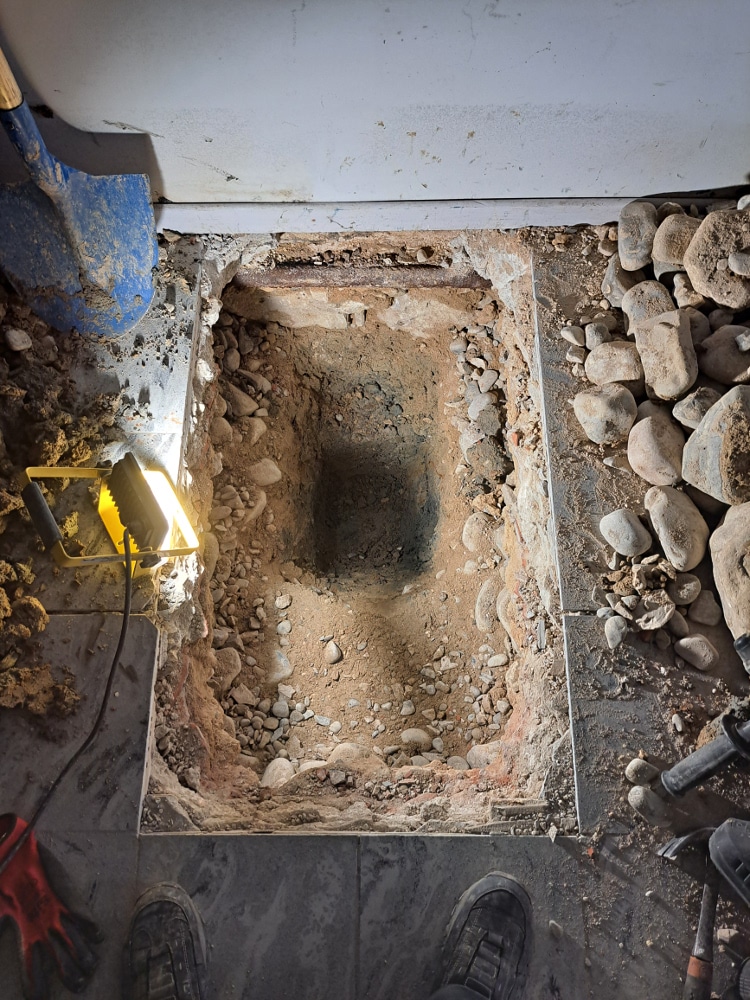

La reconnaissance de fondation peut être réalisée manuellement ou à la pelle mécanique selon l’accès et les contraintes. Elle met à jour un point de fondation afin d’en relever la nature, la profondeur, l’épaisseur, le débord et le sol d’assise.
À retenir : un sondage géotechnique fournit des données de terrain. Ces données doivent être reliées à une mission : étude de sol, diagnostic G5, mission d’investigations géotechniques ou conception G2.
Quand utiliser reconnaissance de fondations ?
Données attendues
- Photographies de la fondation

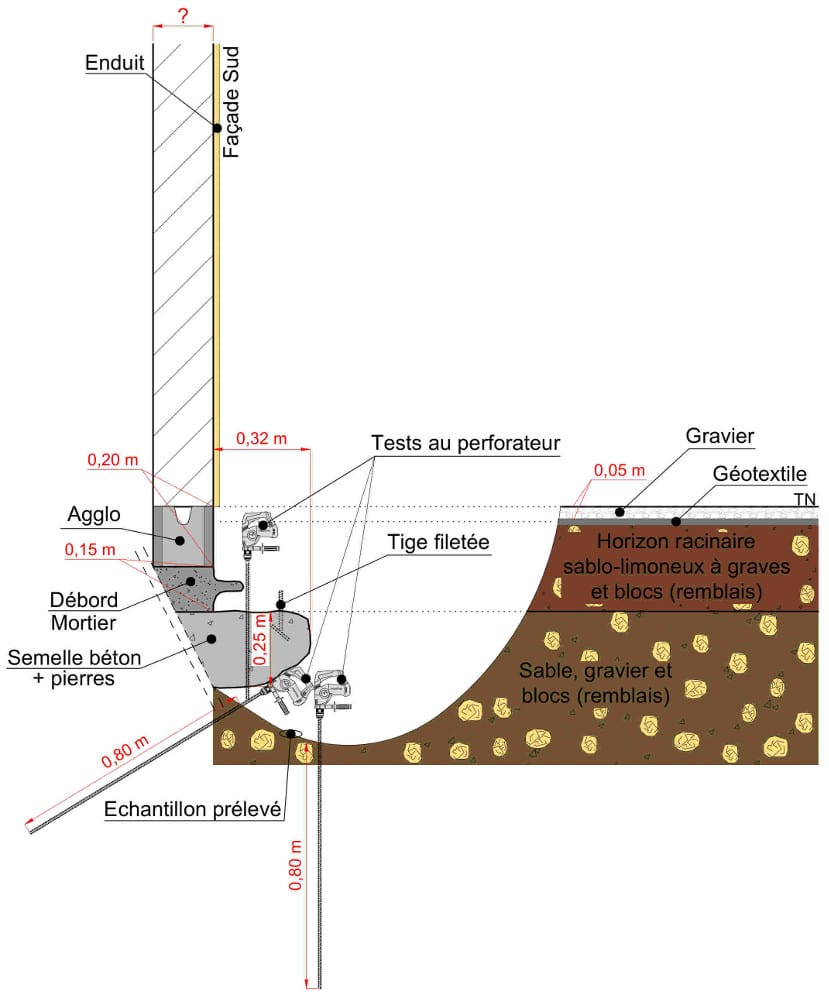

- Schéma de reconnaissance
- Profondeur et dimensions observées
- Description du sol d’assise et des limites
Méthode, livrables et exploitation
Le programme est défini selon l’objectif de la mission, les accès, les documents disponibles, les contraintes de sécurité et le niveau d’interprétation attendu.
| Étape | Objectif | Point de vigilance |
|---|---|---|
| Préparation | Analyser le projet, les plans, les accès et les réseaux. | La sécurité et les réseaux doivent être vérifiés avant intervention. |
| Implantation | Positionner les points selon la question géotechnique. | Un sondage mal placé peut être peu exploitable. |
| Réalisation | Acquérir les observations, mesures ou échantillons. | Les conditions de terrain doivent être consignées. |
| Exploitation | Intégrer les données dans le modèle géotechnique. | Les résultats ne doivent pas être interprétés hors contexte. |
Comparatif des sondages géotechniques
Chaque méthode répond à une question différente. Le tableau ci-dessous permet de situer reconnaissance de fondations par rapport aux autres reconnaissances.
Forage pressiométrique
Information principale : Paramètres mécaniques in situ
Contexte favorable : Fondations, soutènements, G2, G5
Limite principale : Ne décrit pas aussi finement la lithologie qu’un carotté
Page : Voir
Forage carotté
Information principale : Observation des carottes et de la lithologie
Contexte favorable : Roche, hétérogénéités, discontinuités
Limite principale : Ne donne pas seul les paramètres mécaniques de calcul
Page : Voir
Forage piézométrique
Information principale : Suivi du niveau d’eau
Contexte favorable : Nappe, venues d’eau, talus, fouilles
Limite principale : Une mesure ponctuelle ne suffit pas toujours
Page : Voir
Forage inclinométrique
Information principale : Suivi des déplacements en profondeur
Contexte favorable : Glissement, talus, soutènement
Limite principale : Nécessite des campagnes dans le temps
Page : Voir
Pénétromètre dynamique
Information principale : Résistance relative et compacité
Contexte favorable : Reconnaissance rapide, G5, maison
Limite principale : Pas une contrainte admissible directe
Page : Voir
Pénétromètre électrique
Information principale : Résistance relative en accès contraint
Contexte favorable : Intérieur, jardin étroit, diagnostic
Limite principale : Limité par les blocs et la profondeur
Page : Voir
Pénétromètre avec carottier battu
Information principale : Résistance + prélèvement
Contexte favorable : Remblais, sols à identifier
Limite principale : Échantillons parfois remaniés
Page : Voir
Reconnaissance de fondations
Information principale : Observation d’une fondation existante
Contexte favorable : Fissures, extension, reprise
Limite principale : Observation ponctuelle
Page : Voir
Reconnaissance à la pelle
Information principale : Observation de tranchées superficielles
Contexte favorable : Remblais, couches superficielles, EP/ANC
Limite principale : Profondeur et sécurité limitées
Page : Voir
Reconnaissance à la tarière
Information principale : Observation légère des premiers horizons
Contexte favorable : Accès contraint, sols superficiels
Limite principale : Pas de paramètre mécanique
Page : Voir
Laboratoire géotechnique
Information principale : Essais sur échantillons
Contexte favorable : Classification, argiles, GTR, CAT NAT
Limite principale : Dépend de la qualité du prélèvement
Page : Voir
Exemple anonymisé : reconnaissance de fondations dans une mission géotechnique
Exemple anonymisé : dans une mission G5 fissures, une reconnaissance de fondation a été réalisée au droit d’une façade fissurée pour vérifier si les fondations étaient superficielles, hétérogènes ou posées sur un horizon sensible.
Déroulement simplifié
- Ouverture localisée en pied de façade
- Observation de la fondation et du sol d’assise
- Photographie et schéma de reconnaissance
- Interprétation en lien avec les fissures et les sondages
Ce qu’il ne faut pas conclure seul
Une fouille de fondation ne remplace pas un diagnostic complet. Elle alimente l’analyse, mais les fissures peuvent dépendre aussi de l’eau, du sol, des remblais ou de la structure.
Limites de reconnaissance de fondations
La reconnaissance est ponctuelle. Elle ne garantit pas que toutes les fondations du bâtiment présentent la même profondeur, la même géométrie ou le même état.
Distinction importante : la page sondages géotechniques présente les moyens techniques. Une mission d’investigations géotechniques peut correspondre à une acquisition de données seule, sans ingénierie.
Documents utiles avant intervention
Documents du projet
- Adresse précise et plan d’accès
- Plan cadastral, plan masse, coupes et niveaux
- Objectif de la mission : G1, G2, G5, investigations seules ou diagnostic
- Contraintes d’accès, réseaux, ouvrages enterrés ou zones sensibles
Documents existants
- Études géotechniques antérieures
- Photographies du terrain ou des désordres
- Plans de fondations ou d’ouvrages existants
- Rapports d’expertise, PPR ou diagnostics disponibles
FAQ – Reconnaissance de fondations
À quoi sert une reconnaissance de fondation ?
Elle sert à observer une fondation existante : profondeur, géométrie, état, débord et sol d’assise.
Est-elle utile pour une maison fissurée ?
Oui. Elle permet de vérifier les fondations au droit des zones fissurées et d’alimenter une mission G5.
Peut-on connaître toutes les fondations avec une seule fouille ?
Non. Une reconnaissance est ponctuelle. Plusieurs points peuvent être nécessaires si le bâtiment est hétérogène.
Faut-il une pelle mécanique ?
Cela dépend de l’accès, de la profondeur, des réseaux, de la sécurité et de l’objectif de reconnaissance.
La reconnaissance de fondation dimensionne-t-elle une reprise ?
Non. Elle fournit des observations. La conception d’une reprise relève d’une mission de conception adaptée.
Demander un devis pour Reconnaissance de fondations
Indiquez la commune, l’objectif du sondage, l’accès au terrain, les documents disponibles et la mission associée.
