Situations adaptées
- Étude de maison individuelle ou extension
- Diagnostic G5 fissures ou tassements
- Recherche d’horizons faibles ou remblais
- Reconnaissance rapide en accès contraint
Pénétromètre · Résistance dynamique · Compacité
Sondage au pénétromètre dynamique : apprécier la résistance du sol
Le sondage au pénétromètre dynamique permet d’apprécier la résistance relative du terrain en fonction de la profondeur. Il est souvent utilisé pour repérer les variations de compacité, les horizons faibles, les remblais…
- ✔ Reconnaissance adaptée au contexte du terrain
- ✔ Données exploitables dans une mission G1, G2, G5 ou d’investigations
✔ Devis sous 24h | ✔ 06, 83 et 04 | ✔ +6 400 études
Résumé rapide
En 30 secondes : le pénétromètre dynamique fournit une indication de résistance relative. Il ne donne pas directement une contrainte admissible de fondation sans interprétation géotechnique.
Sommaire
Définition : Sondage pénétrométrique dynamique

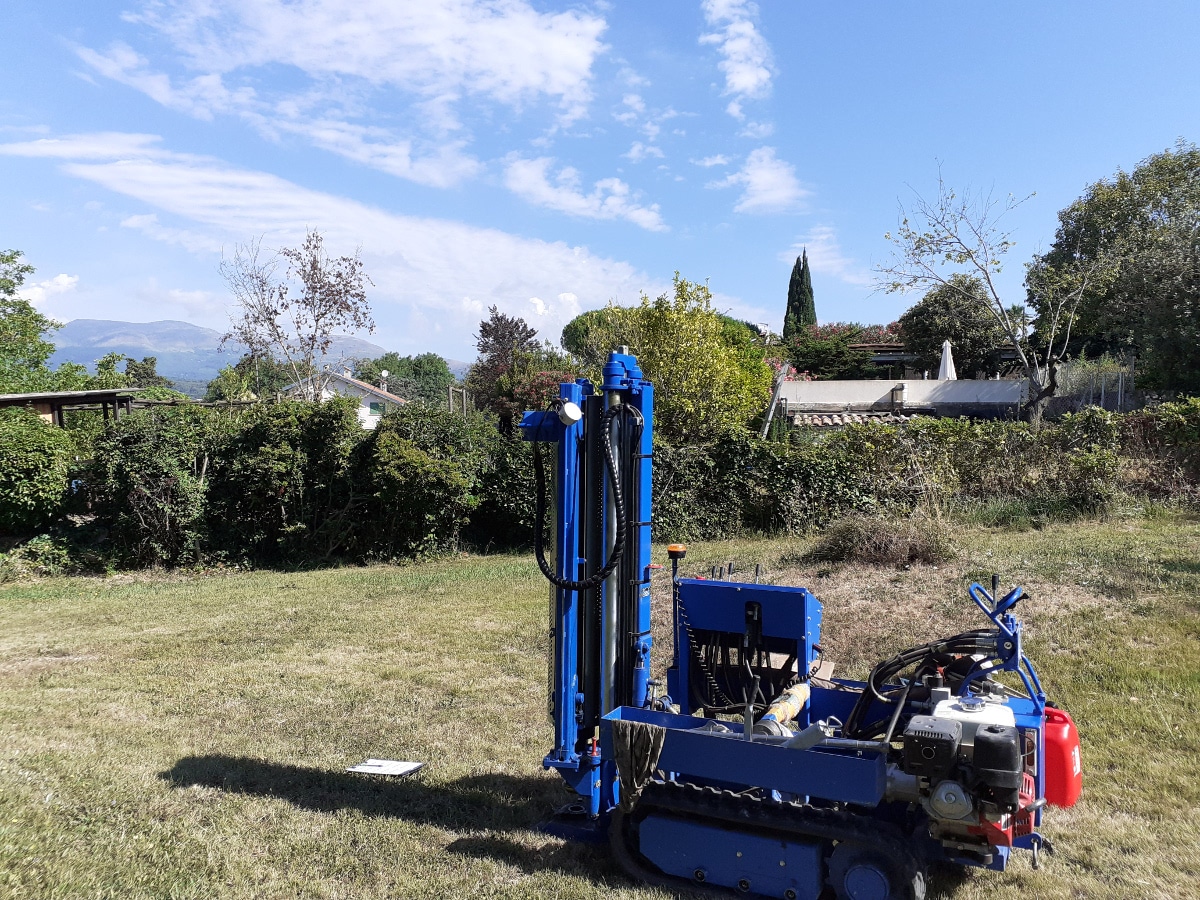

Le pénétromètre dynamique enfonce une pointe dans le sol par battage. La résistance mesurée varie avec la profondeur et aide à reconnaître la succession relative des horizons.
À retenir : un sondage géotechnique fournit des données de terrain. Ces données doivent être reliées à une mission : étude de sol, diagnostic G5, mission d’investigations géotechniques ou conception G2.
Quand utiliser sondage pénétrométrique dynamique ?
Données attendues

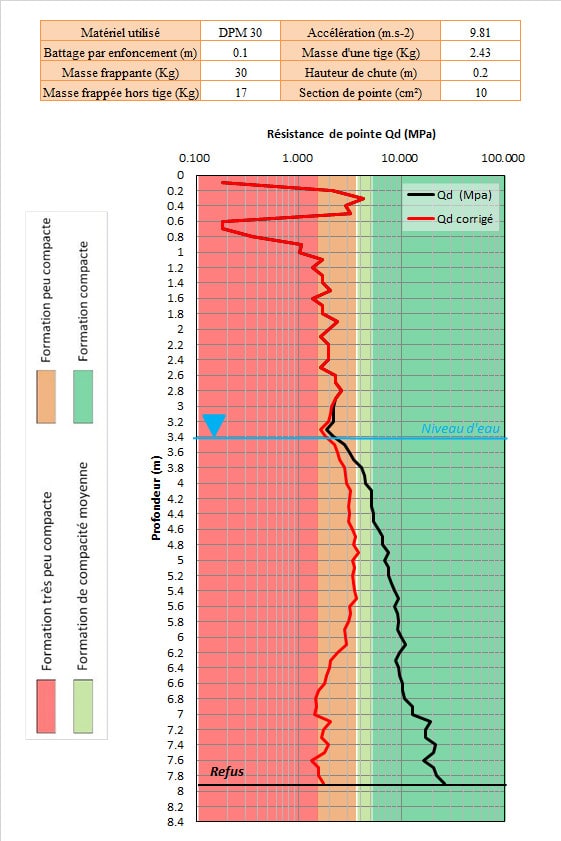

- Courbe de résistance dynamique
- Profondeur de refus éventuel
- Variation de compacité relative
- Données d’entrée pour modèle géotechnique
Méthode, livrables et exploitation
Le programme est défini selon l’objectif de la mission, les accès, les documents disponibles, les contraintes de sécurité et le niveau d’interprétation attendu.
| Étape | Objectif | Point de vigilance |
|---|---|---|
| Préparation | Analyser le projet, les plans, les accès et les réseaux. | La sécurité et les réseaux doivent être vérifiés avant intervention. |
| Implantation | Positionner les points selon la question géotechnique. | Un sondage mal placé peut être peu exploitable. |
| Réalisation | Acquérir les observations, mesures ou échantillons. | Les conditions de terrain doivent être consignées. |
| Exploitation | Intégrer les données dans le modèle géotechnique. | Les résultats ne doivent pas être interprétés hors contexte. |
Comparatif des sondages géotechniques
Chaque méthode répond à une question différente. Le tableau ci-dessous permet de situer sondage pénétrométrique dynamique par rapport aux autres reconnaissances.
Forage pressiométrique
Information principale : Paramètres mécaniques in situ
Contexte favorable : Fondations, soutènements, G2, G5
Limite principale : Ne décrit pas aussi finement la lithologie qu’un carotté
Page : Voir
Forage carotté
Information principale : Observation des carottes et de la lithologie
Contexte favorable : Roche, hétérogénéités, discontinuités
Limite principale : Ne donne pas seul les paramètres mécaniques de calcul
Page : Voir
Forage piézométrique
Information principale : Suivi du niveau d’eau
Contexte favorable : Nappe, venues d’eau, talus, fouilles
Limite principale : Une mesure ponctuelle ne suffit pas toujours
Page : Voir
Forage inclinométrique
Information principale : Suivi des déplacements en profondeur
Contexte favorable : Glissement, talus, soutènement
Limite principale : Nécessite des campagnes dans le temps
Page : Voir
Pénétromètre dynamique
Information principale : Résistance relative et compacité
Contexte favorable : Reconnaissance rapide, G5, maison
Limite principale : Pas une contrainte admissible directe
Page : Voir
Pénétromètre électrique
Information principale : Résistance relative en accès contraint
Contexte favorable : Intérieur, jardin étroit, diagnostic
Limite principale : Limité par les blocs et la profondeur
Page : Voir
Pénétromètre avec carottier battu
Information principale : Résistance + prélèvement
Contexte favorable : Remblais, sols à identifier
Limite principale : Échantillons parfois remaniés
Page : Voir
Reconnaissance de fondations
Information principale : Observation d’une fondation existante
Contexte favorable : Fissures, extension, reprise
Limite principale : Observation ponctuelle
Page : Voir
Reconnaissance à la pelle
Information principale : Observation de tranchées superficielles
Contexte favorable : Remblais, couches superficielles, EP/ANC
Limite principale : Profondeur et sécurité limitées
Page : Voir
Reconnaissance à la tarière
Information principale : Observation légère des premiers horizons
Contexte favorable : Accès contraint, sols superficiels
Limite principale : Pas de paramètre mécanique
Page : Voir
Laboratoire géotechnique
Information principale : Essais sur échantillons
Contexte favorable : Classification, argiles, GTR, CAT NAT
Limite principale : Dépend de la qualité du prélèvement
Page : Voir
Exemple anonymisé : sondage pénétrométrique dynamique dans une mission géotechnique
Exemple anonymisé : dans le cadre d’une maison fissurée, plusieurs sondages pénétrométriques ont été réalisés autour du bâti pour comparer les résistances et repérer d’éventuelles hétérogénéités sous fondations.
Déroulement simplifié
- Implantation de plusieurs points autour de l’ouvrage
- Lecture des variations de résistance
- Recherche de remblais ou horizons faibles
- Interprétation dans une mission G5 ou G2
Ce qu’il ne faut pas conclure seul
Un pénétromètre ne remplace pas un forage pressiométrique si des paramètres de dimensionnement précis sont nécessaires.
Limites de sondage pénétrométrique dynamique
La résistance dynamique n’est pas une contrainte admissible. Les résultats doivent être interprétés avec la géologie, les fondations, l’eau et le contexte du projet.
Distinction importante : la page sondages géotechniques présente les moyens techniques. Une mission d’investigations géotechniques peut correspondre à une acquisition de données seule, sans ingénierie.
Documents utiles avant intervention
Documents du projet
- Adresse précise et plan d’accès
- Plan cadastral, plan masse, coupes et niveaux
- Objectif de la mission : G1, G2, G5, investigations seules ou diagnostic
- Contraintes d’accès, réseaux, ouvrages enterrés ou zones sensibles
Documents existants
- Études géotechniques antérieures
- Photographies du terrain ou des désordres
- Plans de fondations ou d’ouvrages existants
- Rapports d’expertise, PPR ou diagnostics disponibles
FAQ – Sondage pénétrométrique dynamique
À quoi sert le pénétromètre dynamique ?
Il sert à apprécier la résistance relative et la compacité du terrain avec la profondeur.
Peut-on dimensionner une fondation avec un pénétromètre seul ?
Non. Les résultats doivent être interprétés et peuvent nécessiter des essais complémentaires.
Que signifie un refus ?
Un refus indique que la pointe ne progresse plus dans les conditions de l’essai. Il peut correspondre à un horizon très compact, un bloc ou une formation dure.
Est-ce utile pour une mission G5 ?
Oui, pour comparer les zones, rechercher des hétérogénéités et alimenter un diagnostic.
Quelle différence avec un pressiomètre ?
Le pénétromètre donne une résistance dynamique relative ; le pressiomètre mesure des paramètres mécaniques in situ.
