Sondage au pénétromètre dynamique électrique

Le pénétromètre dynamique électrique est adapté aux accès contraints, aux jardins étroits, sous-sols, intérieurs de bâtiments ou zones où un matériel plus lourd ne peut pas être installé.

  • ✔ Reconnaissance adaptée au contexte du terrain
  • ✔ Données exploitables dans une mission G1, G2, G5 ou d’investigations

✔ Devis sous 24h | ✔ 06, 83 et 04 | ✔ +6 400 études

Résumé rapide

En 30 secondes : le pénétromètre électrique permet une reconnaissance légère en accès contraint. Il fournit des indications de résistance relative, à interpréter dans la mission géotechnique.

Définition : Sondage pénétrométrique électrique

Le pénétromètre électrique réalise un enfoncement dynamique de pointe avec un matériel plus compact et adapté à certains environnements contraints.

À retenir : un sondage géotechnique fournit des données de terrain. Ces données doivent être reliées à une mission : étude de sol, diagnostic G5, mission d’investigations géotechniques ou conception G2.

Quand utiliser sondage pénétrométrique électrique ?

Situations adaptées

  • Maison fissurée ou diagnostic G5 intérieur/extérieur
  • Accès étroit, zone urbaine ou jardin difficile
  • Reconnaissance ponctuelle de fondations ou dallages
  • Complément à d’autres sondages plus lourds

Données attendues

  • Courbe de résistance dynamique
  • Comparaison entre points
  • Repérage d’hétérogénéités
  • Données pour diagnostic ou programme complémentaire

Méthode, livrables et exploitation

Le programme est défini selon l’objectif de la mission, les accès, les documents disponibles, les contraintes de sécurité et le niveau d’interprétation attendu.

ÉtapeObjectifPoint de vigilance
PréparationAnalyser le projet, les plans, les accès et les réseaux.La sécurité et les réseaux doivent être vérifiés avant intervention.
ImplantationPositionner les points selon la question géotechnique.Un sondage mal placé peut être peu exploitable.
RéalisationAcquérir les observations, mesures ou échantillons.Les conditions de terrain doivent être consignées.
ExploitationIntégrer les données dans le modèle géotechnique.Les résultats ne doivent pas être interprétés hors contexte.

Comparatif des sondages géotechniques

Chaque méthode répond à une question différente. Le tableau ci-dessous permet de situer sondage pénétrométrique électrique par rapport aux autres reconnaissances.

Forage pressiométrique

Information principale : Paramètres mécaniques in situ

Contexte favorable : Fondations, soutènements, G2, G5

Limite principale : Ne décrit pas aussi finement la lithologie qu’un carotté

Page : Voir

Forage carotté

Information principale : Observation des carottes et de la lithologie

Contexte favorable : Roche, hétérogénéités, discontinuités

Limite principale : Ne donne pas seul les paramètres mécaniques de calcul

Page : Voir

Forage piézométrique

Information principale : Suivi du niveau d’eau

Contexte favorable : Nappe, venues d’eau, talus, fouilles

Limite principale : Une mesure ponctuelle ne suffit pas toujours

Page : Voir

Forage inclinométrique

Information principale : Suivi des déplacements en profondeur

Contexte favorable : Glissement, talus, soutènement

Limite principale : Nécessite des campagnes dans le temps

Page : Voir

Pénétromètre dynamique

Information principale : Résistance relative et compacité

Contexte favorable : Reconnaissance rapide, G5, maison

Limite principale : Pas une contrainte admissible directe

Page : Voir

Pénétromètre électrique

Information principale : Résistance relative en accès contraint

Contexte favorable : Intérieur, jardin étroit, diagnostic

Limite principale : Limité par les blocs et la profondeur

Page : Voir

Pénétromètre avec carottier battu

Information principale : Résistance + prélèvement

Contexte favorable : Remblais, sols à identifier

Limite principale : Échantillons parfois remaniés

Page : Voir

Reconnaissance de fondations

Information principale : Observation d’une fondation existante

Contexte favorable : Fissures, extension, reprise

Limite principale : Observation ponctuelle

Page : Voir

Reconnaissance à la pelle

Information principale : Observation de tranchées superficielles

Contexte favorable : Remblais, couches superficielles, EP/ANC

Limite principale : Profondeur et sécurité limitées

Page : Voir

Reconnaissance à la tarière

Information principale : Observation légère des premiers horizons

Contexte favorable : Accès contraint, sols superficiels

Limite principale : Pas de paramètre mécanique

Page : Voir

Laboratoire géotechnique

Information principale : Essais sur échantillons

Contexte favorable : Classification, argiles, GTR, CAT NAT

Limite principale : Dépend de la qualité du prélèvement

Page : Voir

Exemple anonymisé : sondage pénétrométrique électrique dans une mission géotechnique

Exemple anonymisé : pour une maison fissurée en accès très contraint, un pénétromètre électrique a permis de réaliser plusieurs points de comparaison autour de la zone affectée.

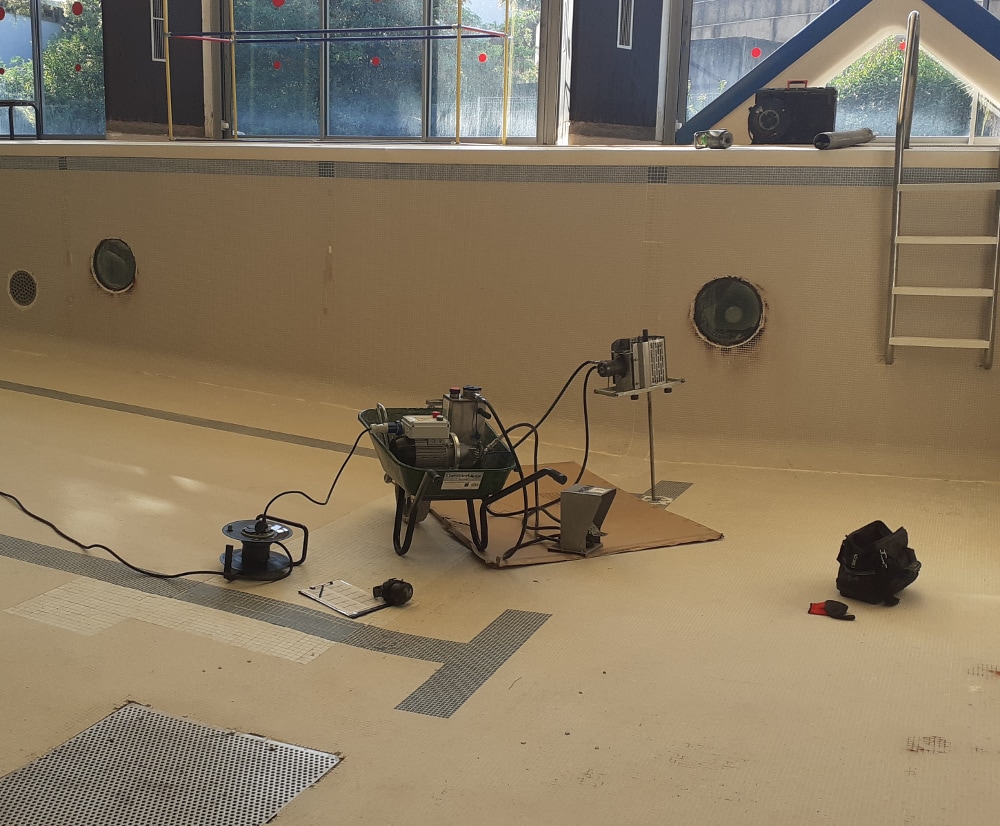

Pénétromètre dynamique électrique utilisé en accès contraint
Pénétromètre dynamique électrique utilisé en accès contraint. L’image illustre la méthode ; elle ne remplace pas l’analyse du site et du projet.

Déroulement simplifié

  • Matériel léger amené dans une zone difficile
  • Sondages proches des façades ou zones accessibles
  • Comparaison des résistances relatives
  • Interprétation dans le diagnostic G5

Ce qu’il ne faut pas conclure seul

Les résultats ne doivent pas être utilisés seuls pour dimensionner des travaux ; ils guident le diagnostic et les investigations complémentaires.

Limites de sondage pénétrométrique électrique

Le matériel reste limité par la compacité du sol, les blocs, les dallages, les réseaux et la profondeur recherchée. Il ne remplace pas systématiquement une foreuse ou un essai pressiométrique.

Distinction importante : la page sondages géotechniques présente les moyens techniques. Une mission d’investigations géotechniques peut correspondre à une acquisition de données seule, sans ingénierie.

Documents utiles avant intervention

Documents du projet

  • Adresse précise et plan d’accès
  • Plan cadastral, plan masse, coupes et niveaux
  • Objectif de la mission : G1, G2, G5, investigations seules ou diagnostic
  • Contraintes d’accès, réseaux, ouvrages enterrés ou zones sensibles

Documents existants

  • Études géotechniques antérieures
  • Photographies du terrain ou des désordres
  • Plans de fondations ou d’ouvrages existants
  • Rapports d’expertise, PPR ou diagnostics disponibles

FAQ – Sondage pénétrométrique électrique

Quand utiliser un pénétromètre électrique ?

Lorsque l’accès ne permet pas facilement l’utilisation d’un matériel plus lourd ou lorsqu’une reconnaissance légère est suffisante.

Est-il adapté aux intérieurs ?

Il peut être utilisé dans certains intérieurs ou accès contraints, sous réserve de sécurité, de réseaux et de conditions pratiques.

Donne-t-il une contrainte admissible ?

Non. Il donne une résistance relative à interpréter dans une étude géotechnique.

Peut-il être utilisé pour une maison fissurée ?

Oui, en complément d’une mission G5 et d’autres observations.

Quelles sont ses limites ?

Blocs, sols très compacts, profondeur, réseaux et obstacles peuvent limiter l’essai.
